一、研制本产品的意义：



通用电工电子电力拖动（带直流电机）实验室设备是在通用电工、电子、电力拖动实验室成套设备”的基础上增加了直流电机的调速环节，直流实验电机等，除能完成前者全部实验内容外，能完成教学大纲要求的基础直流电机实验。该设备研制成功，解决了广大学校直流电机实验元器件难以购置、难以管理、难以开出实验课的烦恼。该设备把电工学、电工原理、电子技术、电力拖动控制线路、直流电机实验有机的融于一体，大大节省实验室，节省管理人员，节省资金。大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。该设备是学校一步到位、上规模、上档次的理想选择。



二、结构与配备：

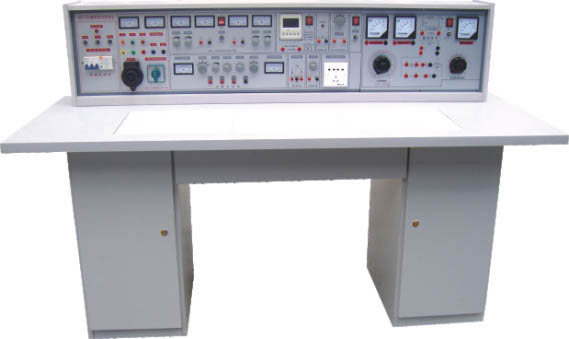

1、实验桌:一台二座，桌子外形尺寸:160×70×80cm。桌中央配置通用电路板。每张桌配有一粒胶皮板，以保护通用电路板及桌面(如需要在其上放置电机、焊接等)。桌下都是元件储存柜，放置元器件。



2、实验台:在上海华育公司通用电工、电子实验室成套设备的基础上增加直流电机调速环节，Ia、If指示环节，0～220V直流电源。学生实验桌及示教控制台各配备一台。



3、示教控制台:1台示教控制台，分别控制12台学生台的电源，通用电路板演示屏立在实验台上，尺寸150cm×70cm，用于讲解、演示。



4、器材配备:



26台三相180W电动机，13台直流电机100W，26只时间继电器，78只交流接触器，156只交直流电表，13只MF-500型万用表，39只指示灯，52只行程开关，78只控制按钮，13只倒顺开关，26只变压器，13只三相双投闸刀，13只三相闸刀，13套实验所需电阻、电位器、电感线圈、互感线圈、二极管、三极管、场效应管、集成、可控硅、逻辑电平开关、逻辑电平指示等元件盒（元件已装在元件盒内），13套剥线钳、螺丝刀、尖嘴钳等工具。



5、用户自备器材：示波器(型号不限)，晶体管毫伏表等。



三、实验项目:



（1）电工实验　　　　　　　



1．电工测量仪表的使用　　　　　　　



2．常用元件的识别与检测　　　　　　



3．线性元件与非线性元件的伏安特性



4．电源的外特性　　　　　　　



5．电位值、电压值的测定　　　　



6．电流表和电压表的扩程　　　　　　　



7．基尔霍夫定律的验证　　　　



8．验征楞次定律



9．迭加原理与互易定理的验证　　　　　



10．戴维南定理与诺顿定理的验征　　　　



11．电压源与电流源的等效变换　　　　　



12．受控源特性的研究　　　　　　　　　



13．一阶电路实验　　　　　　　　　　　



14．二阶电路的过渡过程



15．研究LC元件在直流和交流电路中的特性



16．负载获得最大功率的条件



17．交流电路参数的测量



18．正弦交流电路中RLC元件的特性



19．RL及RC串联电路实验



20．RLC串联谐振电路



21．日光灯电路的连接及功率因数改善



22．三相负载的星、三角接法



23．三相电路及功率的测量



24．R-C选频网络的研究



25．二端口网络研究　



26．单相变压器实验　　　　　　



27．互感电路实验



28．三相异步电动机的使用与起动



29．三相电动机继电接触控制的基本电路



30．三相电动机Y一△起动控制实验



31．三相电动机的顺序控制实验



32．三相电动机能耗制动控制实验



利用上述32项实验的元器件也可完成下面电路实验



33．最简单的电路　　　　　　　　　　　



34．电路中各点电位与参考点的选择
