一、本产品的特点：

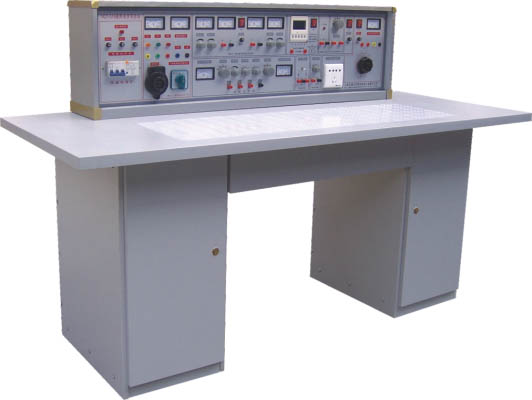

JD/18C型通用电工电子电力拖动实验室设备实验台具有较完善的安全保护措施，较齐全的功能（详见实验台结构简介）。实验桌中央配有通用电路板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体透明，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。



通用电工电子电力拖动实验室设备是电工、电子、电力拖动三门课程综合实验设备，可完成电工学、电工原理、电子技术、电力拖动控制线路等课程近400项实验。所有的元器件均已装在元件盒上（内），元件盒盒体透明，盒内元件一目了然，非常直观。元件盒盖印有永不褪色的元件符号，符号线条美观、清晰，盒盖与盒体的结构采用较科学的压卡式结构，维修拆装非常方便。实验台桌中央配置通用电路板(注塑而成)。尺寸为90X35cm，表面均布有九孔一组互相通电插孔。元件盒在其上拼插成实验电路，具有使用方便、灵活、插拔自如等特点。所有带电部位均隐蔽，实验安全可靠，局部跨线由插块来实现，连成的实验电路直观、清楚。元器件放置在实验桌下面左右抽屉内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。三套设备合为一体，有效地提高实验室的利用率和经济效益。



二、适用范围：



适用于高等、中等、职校及技校电工学、电工原理、电子技术等课程实验。可完成交直流、振荡、磁路电路，运算放大器、整流电路，交直流放大电路，数字逻辑电路等电路实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品。它的配备是学校上水平、上等级的重要标志。



三、实验台及操作桌结构：



1．实验台外壳尺寸：123×35×20cm



2．三相保险座



3．三相电源输入指标



4．总开关：实验台电源总开关，带漏电、过载保护



5．试验按钮：试验漏电开关漏电功能



6．电源输入指示1只



7．电源输出指示3只(红、绿、黄三色)



8．交流电压表：指示输出线电压



9．电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况



10．接线座5只：A单元三相四线及地线输出



11．电流表W相电流输出指示



12．O/I开关：三相四线电源输出控制



(提高安全系数)



13．接线座2只：B单元交流低压电源输出



14．电表(2A)：B单元交流电流指示



15．旋钮：B单元3-24V交流低压选择输出



16．开关：C单元双路直流稳压电源开关



17．旋钮：C单元双路Ⅰ路稳流调节



18．旋钮：C单元双路Ⅱ路稳流调节



19．接线座2只：C单元Ⅰ路直流稳压输出



20．保险座：C单元双路稳压电源保险



21．电表4只：双路稳压电源电压、电流指示



22．接线座：D单元直流5V稳压输出



23．电表：D单元电流0.5V输出指示



24．开关1：控制各低压交流电、信号源



25．开关2：控制E单元交直流调压电源



26．电表：E单元交流电压输出指示



27．接线座4只：E单元交流、直流输出口



28．旋钮：E单元0～240V电压调节



29．插座：G单元220V输出插座
