一、产品的特点：

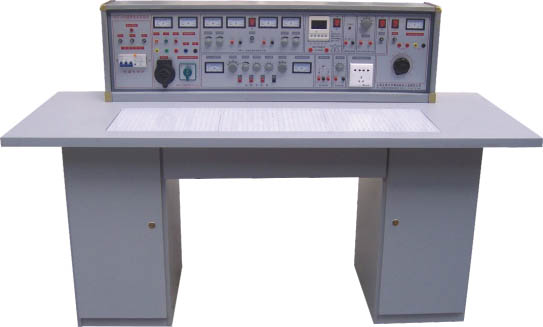

通用电工电子实验室设备实验台具有完善的安全保护措施，齐全的功能（详见实验台结构简介）。实验桌中央配有通用电路板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体透明，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。





二、实验台及操作桌结构：



1．实验台外壳尺寸：123×35×20cm



2．三相保险座



3．三相电源输入指标



4．总开关：实验台电源总开关，带漏电、过载保护



5．试验按钮：试验漏电开关漏电功能



6．电源输入指示1只



7．电源输出指示3只(红、绿、黄三色)



8．交流电压表：指示输出线电压



9．电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况



10．接线座5只：A单元三相四线及地线输出



11．电流表W相电流输出指示



12．O/I开关：三相四线电源输出控制



(提高安全系数)



13．接线座2只：B单元交流低压电源输出



14．电表(2A)：B单元交流电流指示



15．旋钮：B单元3-24V交流低压选择输出



16．开关：C单元双路直流稳压电源开关



17．旋钮：C单元双路Ⅰ路稳流调节



18．旋钮：C单元双路Ⅱ路稳流调节



19．接线座2只：C单元Ⅰ路直流稳压输出



20．保险座：C单元双路稳压电源保险



21．电表4只：双路稳压电源电压、电流指示



22．接线座：D单元直流5V稳压输出



23．电表：D单元电流0.5V输出指示



24．开关1：控制各低压交流电、信号源



25．开关2：控制E单元交直流调压电源



26．电表：E单元交流电压输出指示



27．接线座4只：E单元交流、直流输出口
