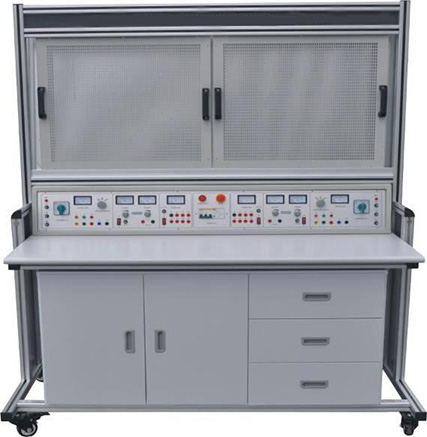

JDWKB-18A网孔型维修电工实训考核装置(网孔板/双组型)



一、概述



该实训装置主要由实训桌和网孔板组成。学生通过实训线路进行元器件的布局安装，接线全部由学生自行完成，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选的项目选择相应的元器件，也可作为电工考证的考核设备。



二、特点



1.电气控制线路元器件都装在网孔板上，操作方便、更换便捷，易扩展功能或开发新实训；



2.操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资；



3.设有电压型漏电保护器和电流型漏电保护器，能确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表也均有可靠的保护功能，使用安全可靠；



4.实训台为双人座，即可以两个同学同时进行实训，电源独立，互不干扰。



5．实训台输入电源由总控台无线控制，便于工管理与学生用电安全。



三、技术性能



1.输入电压：三相四线～380V±10%  50HZ



2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m



3.装置容量：＜3kVA



4.外形尺寸：1550mm     ×700mm  ×1650mm



四、实训台配备



1、公共部分：设有电压型漏电和电流型漏电保护，外部电源输入有指示灯指示，设有急停按钮，遇紧急情况按下按钮切断实训台总电源。



2、每组提供线电压380V或相电压220V两种电源，单相电源插座、线电压输入指示表。



3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流电源。



4、每组提供一路恒流稳压电源，电压0-30V，最大电流3A，内置式继电器自动换档，多圈电位器连续调节，有数字表指示电流电压值。



5.网孔板



每个工位提供一张网孔板（2张），尺寸660mm*600mm。



6.实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方,桌子左右各设有两个抽屉（带锁），下部配置元件柜。



五、参考实训项目



1．电工布线工艺实训



2．两个开关控制一盏灯线路训练



3．声控开关控制白炽电路训练



4．二地控制一盏灯电路训练



5．三地控制一盏灯电路训练



6．日光灯线路接线训练



7．单相电度表直接安装接线



8．单相电度表经电流互感器安装接线



9．室内照明电路安装训练



10．配电板安装训练



11．交流负载电功率的测量



12．三相异步电动机直接启动控制



13．三相异步电动机接触器点动控制线路



14．三相异步电动机接触器自锁控制线路



15．三相异步电动机Y/△自动控制线路



16．用倒顺开关控制三相异步电动机正反转线路



17．接触器联锁的正反转控制线路



18．按钮联锁的三相异步电动机正反转控制线路



19．双重联锁的三相异步电动机正反转控制线路



20．三相异步电动机多地控制



21．工作台自动往返控制线路



22．三相异步电动机串电阻降压启动控制线路



23．三相异步电动机能耗制动控制线路
