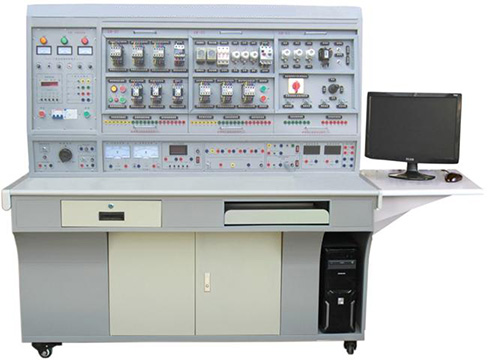

JDW-82D网络化智能型仪表照明技能实训智能考核装置



一、概述



“JDW-82D网络化智能型仪表照明技能实训智能考核装置”是根据机械工业职业技能鉴定指导中心组织编写的《机械工人职业技能培训教材》研制生产的，可对《初级维修电工技术》《中级维修电工技术》《高级维修电工技术》教材中列出的电气控制线路和实用电子线路进行实际操作，采用积木组合式结构，实训内容丰富，快速掌握课程的实用技术与操作技能。具有针对性、实用性、科学性和先进性，该实训装置不仅可供学生学习锻炼，更是劳动鉴定部门、大中专院校、职校、技校初级、中、高级维修电工技能考核的理想设备。



二、特点



1、电气控制线路或电子线路实验元器件都装在作为挂板的安装板上，操作方便、更换便捷，可扩展功能或开发新实验；操作内容的选择具有典型性、实用性；



2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资；



3、设有电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠；控制屏还设有定时器兼报警记录仪（服务管理器），为学生实验技能的考核提供了一个统一的标准。



三、技术性能



1.输入电压：三相四线制380V±10% 50Hz



2.工作环境：环境温度范围为-5～＋40℃  相对湿度＜85%（25℃）海拔＜4000m



3.装置容量：＜1.5KVA



4.外形尺寸：160×70×150cm3



四、实验项目



（一）电气控制及电机拖动实训



1、插座和一个开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）



2、两个双联开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）



3、三个开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）



4、日光灯线路的接线



5、声控开关控制白炽灯电路的接线



6、触摸延时开关控制白炽灯电路的接线



7、人体感应开关控制白炽灯电路的接线



8、单相电度表直接接线电路



9、单相电度表经电流互感器的接线电路



10、电压表、电流表接线电路



11、万能转换开关的电压表测量三相电压接线



12、一只电流互感器用于单相回路的控制电路接线



13、三只电流互感器接成星形接线电路



14、三只电流互感器接成三角形接线电路



15、三相功率因数表的测量电路



16、三相三线有功电度表的接线电路



17、三相三线有功电度表经电流互感器的接线电路



18、三相四线有功电度表的接线电路



19、三相四线无功电度表经电流互感器的接线电路



20、三相四线无功电度表的接线电路



21、三相四线无功电度表经电流互感器的接线电路



22、CA6140型车床电路实训考核



23、T68镗床电路实训考核



24、电动葫芦电路实训考核



（二）PLC、变频器综合实训



（1）PLC基本技能实训



1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）



2.典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等）



3.PLC仿真实训



（2）PLC控制应用实训



1、与、或、非基本逻辑处理实验



2、计数器功能实验



3、计时器功能实验



4、移位寄存器实验



5、数据处理功能实验



6、微分/位操作实验



7、跳转/分支功能实验



8、艺术彩灯造型的PLC控制



9、抢答器的PLC控制



10、音乐喷泉的PLC控制装配流水线的PLC控制



11、交通信号灯的PLC控制



12、自动供水的PLC控制



13、天塔之光的PLC控制



14、PLC 控制电动机点动和自锁控制



15、PLC 控制电动机正反转控制



16、PLC 控制电动机带延时正反转控制



17、PLC控制三相异步电动机降压启动控制



18、PLC 控制电动机星/三角启动自动控制



19、PLC 控制电动机反接制动



（3）PLC、变频器、触摸屏综合应用技能实训



五、装置的配备



1.变频器功能参数设置与操作



2.变频器报警与保护功能



3.外部端子点动控制



4.变频器控制电机正反转



5.多段速度选择变频调速



6.变频器无级调速



7.基于外部模拟量（电压/电流）控制方式的变频调速



8.瞬时停电启动控制



9.基于PLC数字量控制方式的多段速



10.PLC控制变频器外部端子的电机正反转



11.PLC控制变频器外部端子的电机运行时间控制



(一) DW01电源、仪器控制屏



    控制屏为铁质双层亚光密纹喷塑结构，铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。具体功能如下：



1、主控功能板



 (1) 三相四线电源输入，经漏电保护器后，经过总开关,由接触器通过起、停按钮进行操作；



 (2) 设有450V指针式交流电压表三只，指示电源输入的三相电压；



 ★(3) 定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实验时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数, 为学生实训技能的考核提供一个统一的标准。



★2、交、直流电源



 (1) 励磁电源：直流220V/0.5A，具有短路保护。



 (2) 电枢电源：直流0～220V/2A连续可调电源一路，具有短路保护。



 (3) 直流稳压电源：±12V/0.5A两路，＋5V/0.5A一路，具有短路软截止自动恢复保护功能。



 (4) 交流电源：①、设有变压器一组，变压器原边根据不同的接线可加220V，也可以加380V交流电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压；②、设有单相调压器一组，可得到交流0～250V可调电压；③、控制屏设有单相三极220V电源插座及三相四极380V电源插座。



3、交、直流仪表



 (1) 交流电压表：0～500V带镜面交流电压表一只，精度1.0级。



 (2) 交流电压表：0～5A带镜面交流电流表一只，精度1.0级，具有超量程报警、指示、切断总电源等功能。



 ★(3) 功率、功率因数表：由微电脑、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，在硬、软件上均分八档区域，自动判断、自动换档。功率测量精度1.0级，电压、电流量程分别为450V、5A，测量功率因数时还能自动判断负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），可储存15组数据，供随时查阅。



4、整流二极管：IN5408四只



（二）实验桌



    实验桌为1.5mm铁质双层亚光密纹喷塑结构，桌面为防火、防水、而磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），下部设有铁质全封闭式储藏柜。
