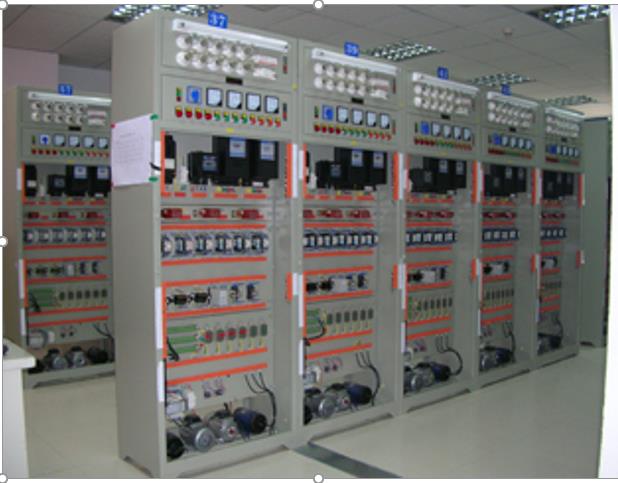

JDDG-9C电工实训考核装置（柜式、双面型）



一、概述



电工实训考核装置可完成"电工技术"、"工厂电气控制"、"机床线路控制"、等多门课程的实训。装置资源开放，可充分培养学生的实际动手能力，适合当今教育教学中的实训训练。本装置采用用标准配电柜为主体柜、双面结构，包含如下资源：电源控制、三相交流电源、交流接触器、按钮、指示灯、时间继电器、行程开关、中间继电器、三相异步电机、等。适用于大学、专科院校及各类职业教育培训机构的实训教学、考核鉴定。



二、电工实训考核装置特点



1.本装置采用开放式配电柜为主体柜，充分利用该柜双面空间位置，其中装有可方便拆卸的电源控制、交直流电源、测量仪表、低压电气器件，该配电柜占地面积小，外形美观；



2.电气控制线路元器件都装在电气柜内部，配有布线槽、接线端子；通过端子学生可自行接线、布线，构建控制系统，实训特点明显，同时具有一定的扩展性；



3.技能实训用的控制线路和配套的电机经特殊设计，可模拟实际机床的电气线路，也可满足机床的电气故障分析及排故的训练要求；



4.提供过压、过流、漏电保护电路，当如控制柜出现电源异常使系统电压或电流超过保护电路的极限值时，系统立即切断电源，对人身安全起到一定的保护作用；



三、电工实训考核装置技术性能



1.输入电压：三相四线制380V±10% 50HZ



2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜2000m



3.装置容量：＜1.5KVA



4.外形尺寸：850mm×600mm×2000mm



5.设备重量：250Kg
