JDDQC-891型电气控制实训装置（单面双组型）



电气控制实训装置由钢板作制作的多功能安装板（网孔板）实训台和电源装置等组成。实训时选择的各种元件、器件和部件，可方便地安装在网孔板上，方便灵活。



根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训，电气控制实训装置适用范围广，可完成的教学内容和实训项目多。使用完毕的元件、器件和部件，从实训台上拆下，集中保管，损坏和丢失少。一个实训场所，可以完成几个专业的教学和实训，经济适用。对实训场所不多、教学经费投入受限制的学校，电气控制实训装置是一种理想的职业教育实训设备。



一、技术性能



1、输入电源：三相四线制～380V±10%  50Hz



2、温度：-5℃～+40℃，相对湿度＜85%（25℃）



3、装置容量：＜1.5KVA



4、外形尺寸：约1600mm×750mm×1690mm



二、实训台配置



1、公共部有：设有电压型漏电和电流型漏电保护，外部电源输入有指示灯指示，设有急停按钮，遇紧急情况按下按钮切断实训台总电源。



2、每组提供线电压380V或相电压220V两种电源，单相电源插座、线电压输入指示表。



3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流电源。



4、每组提供一路恒流稳压电源，电压0-30V，最大电流3A，内置式继电器自动换档，多圈电位器连续调节，有数字表指示电流电压值。



5、实训桌为铝木结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，下部有元件储存柜，带万向轮。



三、 设备结构功能

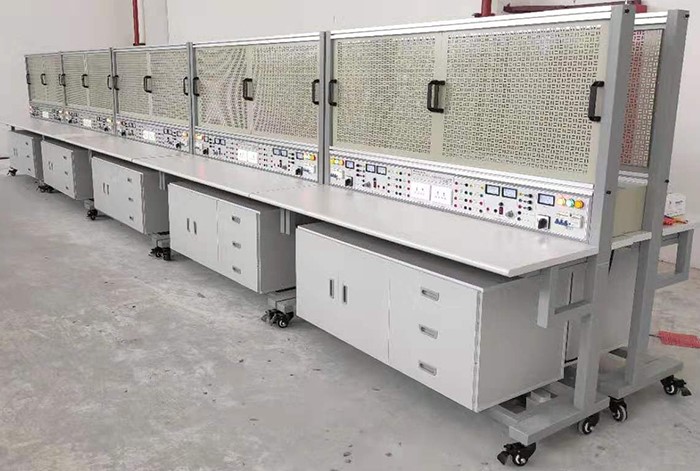

本实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。



1.以30mm×30mm成型方钢作为设备主要框架材料；实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接，表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构；固定机构的下方是铁制双工位电源箱，每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出；



2、实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；



3、实训储物柜采用标准结构和抽屉式，左侧有3层抽屉，用于存放工具以及实训资料；右侧的双拉门式设计，可同时存放两块通用挂板。实训储物柜的位置可根据需要灵活调整，外形尺寸为：1300mm×600mm×510mm。



4、网孔板：采用数控冲床精加工而成，网孔分布合理、均匀。孔径统一，可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5MM，大小774*580MM



三、参考实训项目



1．电工布线工艺实训



2．两个开关控制一盏灯线路训练



3．声控开关控制白炽电路训练



4．二地控制一盏灯电路训练



5．三地控制一盏灯电路训练



6．日光灯线路接线训练



7．单相电度表直接安装接线



8．单相电度表经电流互感器安装接线



9．室内照明电路安装训练



10．配电板安装训练



11．交流负载电功率的测量



12．三相异步电动机直接启动控制



13．三相异步电动机接触器点动控制线路



14．三相异步电动机接触器自锁控制线路



15．三相异步电动机Y/△自动控制线路



16．用倒顺开关控制三相异步电动机正反转线路



17．接触器联锁的正反转控制线路



18．按钮联锁的三相异步电动机正反转控制线路



19．双重联锁的三相异步电动机正反转控制线路



20．三相异步电动机多地控制



21．工作台自动往返控制线路



22．三相异步电动机串电阻降压启动控制线路



23．三相异步电动机能耗制动控制线路
