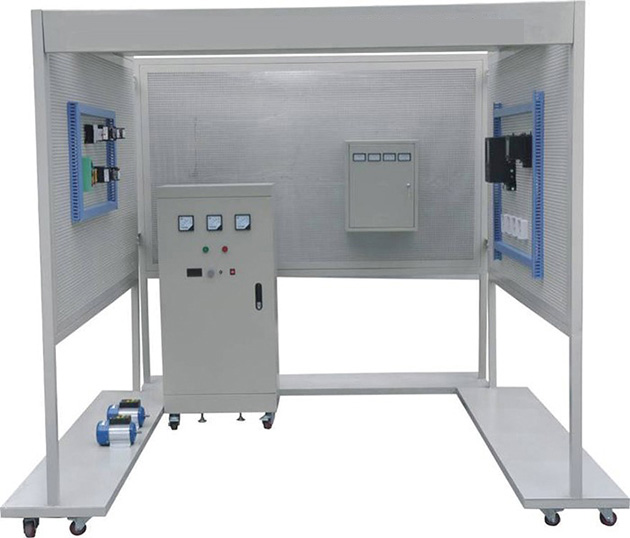

JDDAZ-07(初级)电气动力设备安装调试技能实训装置
一、概 述
电气动力设备安装调试技能实训装置”是根据国家职业资格培训教材编审委员会编写的《电气设备安装工》相关的技能培训要求而研制的，可完成《电气设备安装工（初级）》、《电气设备安装工（中级）》的电气动力设备安装调试技能实训，是各职业院校、技工学校、培训中心等单位的对电气设备安装工技能培训的理想设备，同时也是初级、中级电气设备安装工技能考核的鉴定设备。
二、特 点
该实训设备在结构上以建筑模型（包含了电缆敷设管道模拟、变压器及配电室、二次接线及室内布线室等典型结构）为基础，由电缆敷设、电力变压器的安装、10KV低压电缆终端的制作、小型配电箱安装、线管布线、电动机的安装等部分组成，各部分既可独立实训，也可组合成系统综合实训。
1.电缆线路施工采用角钢挑架真实模拟现场电缆施工，包括低压电缆终端及中间接头的制作
2.电力变压器采用10kVA油浸式电力变压器进行接线、安装及核相测试等
3.隔离开关选用熔断式隔离开关、断路器采用工业断路器，来模拟工业现场的安装操作工艺。
三、技术性能
1.输入电压：三相四线（或五线制）AC380V±10% 50Hz
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜6kVA
四、装置配备
1.交直流电源、电气设备配备
(1)电源部分
三相四线380V市电经漏电保护器、接通总开关,由接触器通过起、停按钮进行操作送电，采用380V市电来模拟10kV电网进线电压。
提供220V(0.5A)励磁电源及0～250V(3A)连续可调稳压电枢电源(具有过压、过流及短路保护功能)各一组，并设有直流数显电压表及切换开关。
设有10kV指针式交流电压表三只指示输入的三相电源线电压。交流电源输出端设有过流保护及漏电保护功能。
(2)配备一根1kV低压电缆线用于电缆敷设实训，配备一套户外型电缆终端附件和一套内型电缆
终端附件，用于低压电缆终端制作训练。
(3)配备电缆支架一组，用于电缆敷设训练。
(4)配备一套小型配电箱用于二次接线布线操作，配电箱上设有一只电压表和三只电流表。
(5)配备室内布线用线管以及配套弯头和接线端子用于二次接线操作。
(6)配备350W直流电机一台。
(7)配备60W绕线式异步电动机一台。
(8)配备1.1kW三相鼠笼式异步电动机一台。
(9)配备硬质导线，用于室内布线。
(10)配备断路器、熔断器、交流接触器、热继电器、按钮等低压电器，用于完成电动机控制线路的安装调试实训。
(11)配备一台10kVA油浸式电力变压器，此变压器包含瓦斯继电器（气体继电器）、无载分接头开关（可以正负5%无载调压）、油箱、油枕、吸湿器、防爆管、高、低压套管、散热器、油位指示器、变压器小车、变压器控制箱等。
2.仪器、工具配备
(1)钳形电流表
(2)380V低压核相杆
(3)500V等级兆欧表
(4)便携式数字万用表
(5)交直流耐压测试仪：
电压测试范围：AC/DC（0～5）kV 准确度 ±（5%+3个字）
漏电流测试范围：AC（0.3～2～20）mA 准确度 ±（5%+3个字）
DC（0.3～2～10）mA 准确度 ±（5%+3个字）
报警值预置范围：AC（0.3～2～20）mA 准确度 ±（5%+3个字）
DC（0.3～2～10）mA 准确度 ±（5%+3个字）
时间测试范围：（0～99）s ±1%、或手动
变压器容量：100VA
(6)配有电工常用工具二套：剥线钳、尖嘴钳、40W电烙铁、十字螺丝刀、一字螺丝刀、斜口钳等。
(7)电缆终端附件制作工具一套：交流220 V热风枪、手动液压钳、铜鼻子三只、100W电烙铁、3M卷尺，小钢锯及锯片、电工刀等。
五、实训项目
（一）电气照明设备的安装接线、调试
1.线管敷设
2.管内穿线与连接导线
3.灯具、开关插座安装
4.吊扇的安装工艺
5.吊扇调速电路的接线、调试
6.典型照明电路的安装及接线
(1)楼梯口灯电路
(2)荧光灯电路
(3)各种灯具的安装
（二）电缆线路的施工
1.电缆的耐压测试和绝缘检测
2.电缆支架的安装
3.电缆沿桥架的敷设
4.电缆的户外式终端制作
5.电缆的户内式终端制作
6.电缆的中间制作
7.电缆延电缆沟的敷设
（三）变配电设备的安装
1.10kV油浸式电力变压器的安装
2.10kV油浸式电力变压器气体继电器安装
3.10kV油浸式电力变压器防潮呼吸器安装
4.10kV油浸式电力变压器电压切换装置安装
5.10kV油浸式电力变压器的接线及检测
6.10kV油浸式电力变压器的核相和交接试验
7.隔离开关的安装、接线
8.电力配电箱的安装
9.断路器的安装、接线
10.母线的安装、调试
11.隔离开关、断路器的通电调试
12.电流互感器的安装、接线
13.电力配电箱的接线
14.电气二次接线的敷设
15.滑触线的安装、调整
16.滑触线的通电调试
17.线管、线槽的敷设及布线
（四）电动机的安装
1.电动机的绝缘测试
2.电机的就位安装
3.电动机皮带传动装置的安装、调整
4.电动机联轴器传动装置的安装、调整
5.电动机的控制、保护和气动装置安装调试
6.电机的首末端判别
7.电机机组的安装
8.直流电机控制回路元器件的安装
9.直流电机的接线与运行
10.三相交流绕线式异步电动机控制回路元器件的安装
11.三相交流鼠笼式异步电动机的接线与运行
12.三相交流鼠笼式异步电动机Y-△的接线、调试
（五）综合实训
1.电缆线路施工综合实训
2.安装配电盘、母线综合实训
3.安装滑触线和移动式电缆综合实训
4.安装10kV变压器、电动机综合实训
5.电气照明设备安装、调试综合实训
6.电气动力设备安装、调试综合实训
