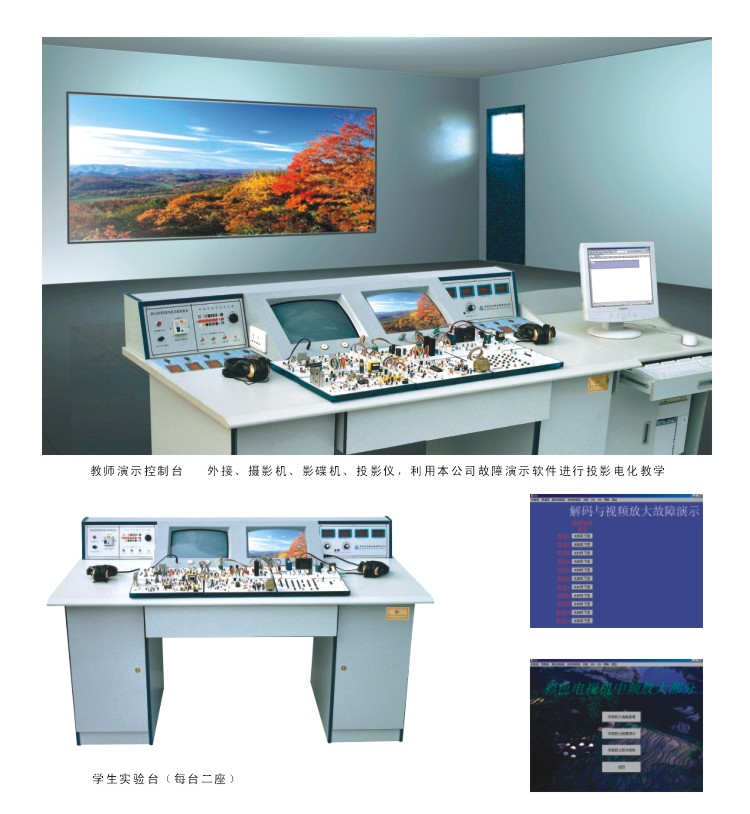

产品特点：系列智能视听家用电器多功能实验室设备，是当今世界最先进的数字控制技术实验室设备，大规模的TV信号处理集成电路组成了当今电视机市场的主流产品，详细介绍调试方法和检修数据，使学生讯速掌握实验中的技巧，精辟分析电路使学生成为识图高手，整套设备功能先进造型美观演示方便。教师台如配上电脑、投影机、展示屏或背投大屏幕彩电、教学软件即可进行电化教学。



显著特点：



1、可配软件可通过人机对话进行故障模拟、故障分析、资料查询等操作。若再配上投影仪等辅助多媒体设施，进行电化教学，效果会更加理想。

2、黑白、彩色显管采用卧式安装结构，不仅降低了实验台的高度，而且避免了光线直射学生的眼睛，从而保护学生的视力。

3、显示仪表全部采用数字式，读取数据直观、准确。

4、彩电采用I2C总线控制。

主要技术参数

工作电源：AC220V±10% 50HZ

环境温度：-5℃～40℃

相对湿度：≤85%（25℃）

整机功耗：＜200W

外形尺寸：1600 mm850mm960 mm



实验项目及配置：

(十四合一)功能与实验(机种配置)

(可完成以下机型原理的全部实验)

1、数码卡接OK、立体声功放

2、全自动遥控彩色电视机(东芝二片)

3、TA集成黑白电视机

4、调频调幅收音机

5、录音机

6、彩色信号发生器

7、VCD视盘机/DVD

8、UPC黑白电视机

9、分立黑白电视机

10、三洋单片彩电(I2C总线控制)

11、5.1声道环绕功率放大器

12、大功率音箱

13、直流稳压电源

14、教学软件

(十四合一)全透明单元板配置：

1、1号板：收录机，交流偏振荡电路单元，调频调幅收音机电路单元，录音放音音频放大电路单元，录音机机芯电路单元。

2、2号板：黑白电视机，电源变压器电路单元，整流滤波电路单元，黑白稳压电源电路单元，立体声功率放大电路单元

3、3号板：黑白电视机，场输出电路单元，行输出电路单元，同步分离行振荡电路单元，视频放大电路单元

4、4号板：黑白电视机，UPC黑白伴音功放电路单元，UPC黑白中放电路单元

5、5号板：黑白电视机，TA黑白伴音电路单元，TA黑白伴入大电路单元，TA黑白中放电路单元

6、6号板：黑白电视机，分立黑白电视机中频放大电路单元，分立黑白伴音鉴频电路单元

7、7号板：VCD视盘机，VCD电源视频射频电路单元，VCD接收电路单元，VCD显示驱动按键电路单元

8、VCD机忒、解压电路单元

9、数码卡拉OK电路单元

10、彩色电视机行输出一块电路单元

11、彩色电视机场输出一块电路单元

12、彩色电视机视放一块电路单元

13、彩色电视机高频头中放遥控电路单元

14、彩色电视机解码亮度放大电路一块单元

15、彩色电视机开关电源电路一块单元

16、I2C总线控制高频头遥控电路一块单元

17、I2C总线控制中放解码器亮度电路一块单元

18、I2C总线控制输出电路一块单元

19、I2C总线控制视放电路一块单元

20、5.1声道功率放大器，扬声器保护电路单元
