陈列柜设备
《公差配合》陈列柜
[名称]:《公差配合》陈列柜
[概述]:《公差配合》陈列柜 公差配合示教陈列柜 《公差配合》是一项影响大、涉及面广的重要技术基础标准,它是实现零、部件互换必备条件,学好这门课程对掌握技术、指导生产,完成本
[分类]:陈列柜设备
[参数]:
[电话]:021-52342579 021-52342659
[Q Q]:点击这里给我发消息
产品详情

《公差配合》陈列柜

公差配合示教陈列柜

《公差配合》是一项影响大、涉及面广的重要技术基础标准,它是实现零、部件互换必备条件,学好这门课程对掌握技术、指导生产,完成本职工工作有着重要意义。

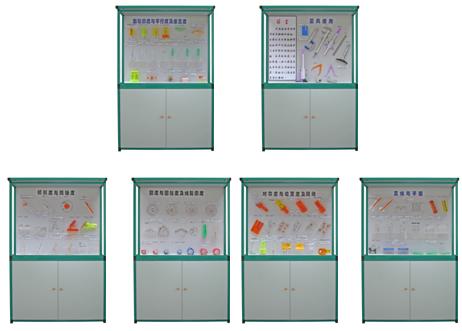

模型采用进口有机板和硬聚氯制作而成,板面面板采用图表和文字说明直接制作在上面,工艺美观,使用本陈列柜可提高教学效果,节约学时是一套现代化机械课程教学实用设备。本套陈列柜共分六个柜,有第一代和第二代两种形式。(教学设备|教学仪器)

公差配合陈列柜配置

序号与名称

陈 列 柜 内 容

第一柜
量具使用

百分表 带测深杆游标卡尺 外径千分尺 深度游标卡尺 钢扁尺 外径卡尺 内径卡尺 塞规 环规 高度游标卡尺

第二柜
直线与平面度

直线度(在任意方向上a) 直线度(在任意方向上b) 直线度(在给定平面内a) 直线度(在给定平面内b) 直线度(在给定平面内c) 直线度(在给定平面内d) 直线度(在给定方向上 1 ) 直线度(在给定方向上 2 ) 三点接触式 四点接触式 五点接触式 最小区域法三件 平面度a 平面度b 给定平面内的直线度误差 1  给定方向内的直线度误差 2

第三柜
对称度与位置度及跳动

3 面的位置度  3 斜向圆跳动 径向圆跳动 复合位置度 端面全跳动 对称度( 4 面对线a) 对称度( 4 面对线b) 对称度( 1 面对面) 对称度( 2 线对面) 面的位置度误差 面对基准轴线(或中心线)的对称度 点的位置度误差判定 点的位置度(在任意方向) 线的位置度(在任意方向a) 线的位置度(在任意方向b) 线的位置度(互相垂直的两个方向)

第四柜
圆度与圆柱度及线轮廓度

圆度a 圆度b 圆柱度 线轮廓度a 线轮廓度b圆度误差判定a 圆度误差判定b 圆度误差判定d 圆度误差判定c 圆柱误差评定(三点接触式) 圆柱度误差评定(四点接触式) 圆柱度误差评定(五点接触式) 圆柱度误差评定(最小区域法)  轮廓度误差评定

第五柜
倾斜度与同轴度

在给定方向上(线对线a) 在给定方向上(线对线b) 在给定方向上(线对线c) 在给定方向上(面对面) 在给定方向上(面对线) 在任意方向上(线对面) 同轴度a 同轴度b 同轴度c 同轴度误差判定 线对基准平面的倾斜度误差 倾斜度误差判定 面对基准直线的倾斜度误差 线对基准直线的倾斜度误差a 线对基准直线的倾斜度误差b

第六柜
面轮廓度与平行度及垂直度

在任意方向上(线对面) 互相垂直的两个方向(线对面) 一个方向(线对面) 一个方向(面对线) 一个方向(面对面) 面轮廓度 至少三点接触 至少二点接触 线对基准直线的平行度误差a 线对基准平面的垂直度误差b 面对基准直线的平行度误差 面对基准平面的平行度误差 面对基准平面的垂直度误差 一个方向面对面 一个方向(线对线d) 一个方向(面对线) 一个方向(线对线a) 一个方向(线对面)
