机电一体化实验室设备

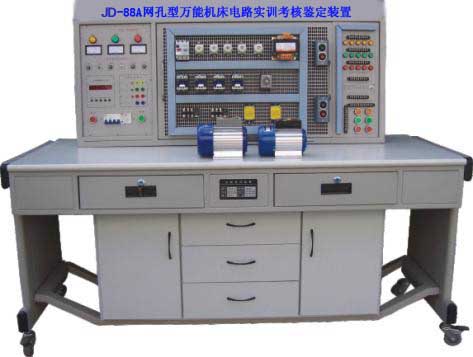

JD-88A网孔型万能机床电路实训考核鉴定装置
[名称]:JD-88A网孔型万能机床电路实训考核鉴定装置
[概述]:一、概述 本装置主要由实训屏、网孔板、实训元器件、实训桌组成。结构合理、外观新颖,元器件在网孔板上合理安装、线路的合理布局,全部由学生自行完成,接近工业现场,有效培
[分类]:机电一体化实验室设备
[参数]:
[电话]:021-52342579 021-52342659
[Q Q]:点击这里给我发消息
产品详情
一、概述
本装置主要由实训屏、网孔板、实训元器件、实训桌组成。结构合理、外观新颖,元器件在网孔板上合理安装、线路的合理布局,全部由学生自行完成,接近工业现场,有效培养学生实际操作技能。所配置的元器件能完成"工厂电气控制"、"电机拖动"、"控制线路与技能训练"、"常用机床控制线路"等课程的实训与考核,增加元器件能扩展"电工技能实训"、"电工仪表与测量"等课程的实训,其适合大中专院校、职校、技校实验室的新建、扩建或实验室的更新换代,也可作为电工考核的考核设备。

单价:15000元/台

二、特点
1、电气控制线路元件装在网孔板上,操作方便、机动灵活、易扩展功能或开发新的实训项目。
2、操作台只需三相四线的交流电源即可投入使用,占地面积小,实训器材集中在储存柜内,易管理、规划化程度高。
3、安全性高,实训屏上除了安装电压型、电流型漏电保护装置外,380V交流电压输出处还设有单片机全程监控的一套过流保护装置,相间、线间直接短路或过载,电流超过设定值,系统即告警并切断总电源,确保设备安全。
4、实训屏上装配实训管理器,可设定实训或考核时间,记录实训、考核误操作次数,使学训考核有一个统一的标准。
三、技术性能
1、输入电源:三相四线~380V±10% 50Hz
2、温度:-5℃~+40℃,相对湿度<85%(25℃)
3、装置容量:<1.5KVA
4、外形尺寸:1500mm×750mm×1350mm
四、装置的配备及功能
(一)实训屏
实训屏为铁质双层亚光密纹喷塑结构,铝合金面板
1、主控功能板
(1)三相四线电源输入,通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。
(2)设有450V指针式交流电压表三只,指示电源输入的三相电源电压,并有三只指示灯指示实训台与外部电源的通断。
(3)三相四线电源输出,具有单片机机全程监控相间、线间过载或短路自动切断总电源。
(4)定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定实训时间、定时报警、切断电源等功能;此外还能自动记录由于接线或操作错误所造成的告警总次数,为学生实训技能的考核提供一个统一的标准。
2、辅助器件安装屏
(1)红、黄、绿信号灯各5只
(2)大功率降压电阻75Ω/75W 3只,能耗制动电阻10Ω/25W 1只
(3)控制按钮6只
(4)整流二极管IN5408 4只
(5)单相开关1只
(二)网孔板1块,元器件在其上合理布局,正确走线完成实训考核项目。
(三)基本器材配备

序号

名称

数量

单位

序号

名称

数量

单位

1

交流接触器

7

17

导线

50

2

热继电器

3

18

走线槽

2

3

电子式时间继电器

2

4

螺旋式熔断器

6

19

工具1

万用表

1

5

直插式熔断器

3

螺丝刀

1

6

低压断路器

1

尖嘴钳

1

7

电磁阀

1

剥线钳

1

8

十字开关

1

电工刀

1

9

行程开关

4

电笔

1

10

控制按钮

6

卷尺

1

11

转换开关

1

钢锯

1

12

控制变压器

1

手枪钻

1

13

灯头座

1

20

三相鼠笼式异步电动机(Y)

1

14

电容

2

21

三相鼠笼式异步电动机(△)

1

15

导轨

30

厘米

22

双速异步电动机

1

16

接线端子

20

23

三相鼠笼式异步电动机(Y/△)

1


(四)实训桌
实训桌为铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方。实训桌下方设有元件储存柜,可以放置实训挂箱,还设有四个带刹车的轮子,便于移动和固定。
五、基本实训考核项目(增加元器件即可增加实训项目)

1.三相异步电动机直接启动控制
2.三相异步电动机接触器点动控制线路
3.三相异步电动机接触器自锁控制线路
4.Y/△启动自动控制线路
5.用倒顺开关三相异步电动机正反转控制
6.接触器联锁的正反转控制线路
7.按钮联锁的三相异步电动机接触器正反转控制线路
8.双速电动机的切换运行控制线路
9.双重联锁的三相异步电动机正反转控制线路
10.电动葫芦电气控制线路
11.C6140普通车床电气控制线路
12.C650-2普通车床电气控制线路
13.M7120平面磨床电气控制线路
14.M7130K平面磨床电气控制线路
15.M1432A万能外圆磨床电气控制线路
16.X62W型万能铣床电气控制线路
17.Z3050摇臂钻床电气控制线路
18.Z3040B摇臂钻床电气控制线路
19.Z35摇臂钻床电气控制线路
20.T68卧式镗床电气控制线路

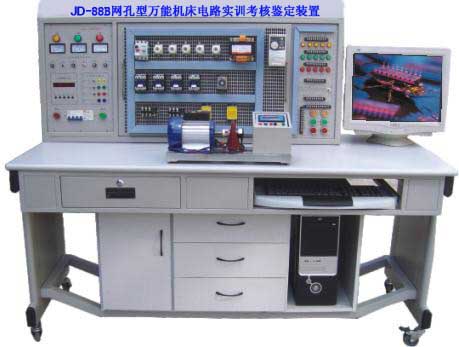

SB-88B网孔型万能机床电路实训考核鉴定装置(含PLC、变频器)

一、概述
本装置主要由实训屏、网孔板、实训元器件、实训桌组成。结构合理、外观新颖,元器件在网孔板上合理安装、线路的合理布局,全部由学生自行完成,接近工业现场,有效培养学生实际操作技能。所配置的元器件能完成"工厂电气控制"、"电机拖动"、"控制线路与技能训练"、"常用机床控制线路"、"PLC综合实训"、"变频调速"等课程的实训与考核,增加元器件能扩展"电工技能实训"、"电工仪表与测量"等课程的实训,其适合大中专院校、职校、技校实验室的新建、扩建或实验室的更新换代,也可作为电工考核的考核设备。
二、特点
1、电气控制线路元件装在网孔板上,实训内容丰富,操作方便、机动灵活、易扩展功能或开发新的实训项目。
2、操作台只需三相四线的交流电源即可投入使用,占地面积小,实训器材集中在储存柜内,易管理、规划化程度高。
3、安全性高,实训屏上除了安装电压型、电流型漏电保护装置外,380V交流电压输出处还设有单片机全程监控的一套过流保护装置,相间、线间直接短路或过载,电流超过设定值,系统即告警并切断总电源,确保设备安全。
4、实训屏上装配实训管理器,可设定实训或考核时间,记录实训、考核误操作次数,使学训考核有一个统一的标准。
三、技术性能
1、输入电源:三相四线~380V±10% 50Hz
2、温度:-5℃~+40℃,相对湿度<85%(25℃)
3、装置容量:<1.5KVA
4、外形尺寸:1600mm×750mm×1350mm
四、装置的配备及功能
(一)实训屏
实训屏为铁质双层亚光密纹喷塑结构,铝合金面板
1、主控功能板
(1)三相四线电源输入,通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作;
(2)设有450V指针式交流电压表三只,指示电源输入的三相电源电压,并有三只指示灯指示实训台与外部电源的通断。
(3)三相四线电源输出,具有单片机机全程监控相间、线间过载或短路自动切断总电源。
(4)定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定实验时间、定时报警、切断电源等功能;此外还能自动记录由于接线或操作错误所造成的告警总次数,为学生实训技能的考核提供一个统一的标准。
2、辅助器件安装屏
(1)红、黄、绿信号灯各5只
(2)大功率降压电阻75Ω/75W 3只,能耗制动电阻10Ω/25W 1只
(3)控制按钮6只
(4)整流二极管IN5408 4只
(5)单相开关1只
(二)网孔板1块,元器件在其上合理布局,正确走线完成实训考核项目。
(三)基本器材配备

序号



数量

单位

序号



数量

单位

1

交流接触器

7

11

按钮开关

2

2

热继电器

3

12

转换开关

1

3

电子式时间继电器

2

13

控制变压器

1

4

螺旋式熔断器

6

14

灯头座

1

5

直插式熔断器

3

15

电容

2

6

低压断路器

1

16

导轨

30

厘米

7

电磁阀

1

17

接线端子

20

8

十字开关

1

18

导线

50

9

行程开关

4

19

走线槽

2

10

控制按钮

6










20、双速异步电动机 1台
21、三相鼠笼式异步电动机(Y) 1台
22、三相鼠笼式异步电动机(△) 1台
23、三相鼠笼式异步电动机(Y/△) 1台
24、工具一套:万用表1只、螺丝刀1把、尖嘴钳1把、剥线钳1把、电工刀1把、电笔1支、卷尺1只、钢锯架1把、手枪钻1把。
25、变频器1台:配置三菱FR-S520变频器,带有RS485通讯接口及BOP操作面板。
26、PLC可编程控制器主机1台:提供三菱FX1N-24mR-001型主机及SC-09编程电缆。
27、稳压电源及恒流源控制箱1台。
28、工控组态软件一套:打开软件编程环境,任何实训都可以编辑出形象直观动感强、教学效果好的组态棒图,并进行实训动态跟踪教学。
29、PLC仿真实训软件一套
(1)通过PLASH虚拟环境实时显示PLC的运行状态
(2)可以实现PLC虚拟接线,并对接线进行错误检查
(3)PLC编程训练、PLC程序编写测试等功能
(4)实现PLC运行模拟,对错误程序进行检查
30、电机导轨及光码盘测速系统:
含光码盘测速系统(配有进口光电编码器)一套,不锈钢导轨1幅。
(四)实训桌
实训桌为铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方。实训桌下方设有元件储存柜,可以放置实训挂箱,还设有四个带刹车的轮子,便于移动和固定。
五、实训项目
(一)机床电气控制

1.三相异步电动机直接启动控制
2.三相异步电动机接触器点动控制线路
3.三相异步电动机接触器自锁控制线路
4.Y/△Y启动自动控制线路
5.用倒顺开关三相异步电动机正反转控制
6.接触器联锁的正反转控制线路
7.按钮联锁的三相异步电动机接触器正反转控制线路
8.双速电动机的切换运行控制线路
9.双重联锁的三相异步电动机正反转控制线路
10.电动葫芦电气控制线路
11.C6140普通车床电气控制线路
12.C650-2普通车床电气控制线路
13.M7120平面磨床电气控制线路
14.M7130K平面磨床电气控制线路
15.M1432A万能外圆磨床电气控制线路
16.X62W型万能铣床电气控制线路
17.Z3050摇臂钻床电气控制线路
18.Z3040B摇臂钻床电气控制线路
19.Z35摇臂钻床电气控制线路
20.T68卧式镗床电气控制线路

(二)PLC综合实训
1.PLC认知实训(软硬件结构、系统组成、基本指令练习、接线、编程、下载等)
2.PLC仿真实训
3. PLC控制的三相异步电动机正反转控制
4. PLC控制的三相异步电动机Y/△启动控制
5. PLC控制的三相异步电动机降压启动控制
6. PLC控制的三相异步电动机能耗制动控制
7. PLC控制的三相异步电动机自锁运行控制
(三)基于PLC变频器的电机拖动与控制实训

1.变频器功能参数设置与操作
2.变频器报警与保护功能
3.多段速度选择变频调速
4.外部端子点动控制
5.控制电机运行时间操作
6.瞬间停电变频器参数设定
7.控制电机正反转运行控制
8.外部电压变频调速
9.三相异步电动机的变频开环调速

(四)PLC、变频器的电机拖动与控制实训

1.基于PLC通讯方式的多段速选择变频调速
2.基于PLC通讯方式的变频器开环调速
3.基于PLC通讯方式的变频器闭环调速

SB-X62W型万能铣床实训及技能考核装置

一、概述
"SB-X62W型万能铣床实训及技能考核装置"是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所(站)等单位电气控制内容的教学、考核而研制的设备。可用于课堂演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器,所以可作为社会电工类职业培训中机床电气维修方面的实习设备,同时也是职业资格培训考核中选用的设备。提高学生的动手能力,并克服以往只能在实际设备上进行教学,费用高且难以实现教学目的弱点。同时为高层次维修技能训练提供了有效的设备,达到了耗资少、教学效果显著的目的。


20、双速异步电动机 1台
21、三相鼠笼式异步电动机(Y) 1台
22、三相鼠笼式异步电动机(△) 1台
23、三相鼠笼式异步电动机(Y/△) 1台
24、工具一套:万用表1只、螺丝刀1把、尖嘴钳1把、剥线钳1把、电工刀1把、电笔1支、卷尺1只、钢锯架1把、手枪钻1把。
25、变频器1台:配置三菱FR-S520变频器,带有RS485通讯接口及BOP操作面板。
26、PLC可编程控制器主机1台:提供三菱FX1N-24mR-001型主机及SC-09编程电缆。
27、稳压电源及恒流源控制箱1台。
28、工控组态软件一套:打开软件编程环境,任何实训都可以编辑出形象直观动感强、教学效果好的组态棒图,并进行实训动态跟踪教学。
29、PLC仿真实训软件一套
(1)通过PLASH虚拟环境实时显示PLC的运行状态
(2)可以实现PLC虚拟接线,并对接线进行错误检查
(3)PLC编程训练、PLC程序编写测试等功能
(4)实现PLC运行模拟,对错误程序进行检查
30、电机导轨及光码盘测速系统:
含光码盘测速系统(配有进口光电编码器)一套,不锈钢导轨1幅。
(四)实训桌
实训桌为铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方。实训桌下方设有元件储存柜,可以放置实训挂箱,还设有四个带刹车的轮子,便于移动和固定。
五、实训项目
(一)机床电气控制

1.三相异步电动机直接启动控制
2.三相异步电动机接触器点动控制线路
3.三相异步电动机接触器自锁控制线路
4.Y/△Y启动自动控制线路
5.用倒顺开关三相异步电动机正反转控制
6.接触器联锁的正反转控制线路
7.按钮联锁的三相异步电动机接触器正反转控制线路
8.双速电动机的切换运行控制线路
9.双重联锁的三相异步电动机正反转控制线路
10.电动葫芦电气控制线路
11.C6140普通车床电气控制线路
12.C650-2普通车床电气控制线路
13.M7120平面磨床电气控制线路
14.M7130K平面磨床电气控制线路
15.M1432A万能外圆磨床电气控制线路
16.X62W型万能铣床电气控制线路
17.Z3050摇臂钻床电气控制线路
18.Z3040B摇臂钻床电气控制线路
19.Z35摇臂钻床电气控制线路
20.T68卧式镗床电气控制线路

(二)PLC综合实训
1.PLC认知实训(软硬件结构、系统组成、基本指令练习、接线、编程、下载等)
2.PLC仿真实训
3. PLC控制的三相异步电动机正反转控制
4. PLC控制的三相异步电动机Y/△启动控制
5. PLC控制的三相异步电动机降压启动控制
6. PLC控制的三相异步电动机能耗制动控制
7. PLC控制的三相异步电动机自锁运行控制
(三)基于PLC变频器的电机拖动与控制实训

1.变频器功能参数设置与操作
2.变频器报警与保护功能
3.多段速度选择变频调速
4.外部端子点动控制
5.控制电机运行时间操作
6.瞬间停电变频器参数设定
7.控制电机正反转运行控制
8.外部电压变频调速
9.三相异步电动机的变频开环调速

(四)PLC、变频器的电机拖动与控制实训

1.基于PLC通讯方式的多段速选择变频调速
2.基于PLC通讯方式的变频器开环调速
3.基于PLC通讯方式的变频器闭环调速

SB-X62W型万能铣床实训及技能考核装置

一、概述
"SB-X62W型万能铣床实训及技能考核装置"是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所(站)等单位电气控制内容的教学、考核而研制的设备。可用于课堂演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器,所以可作为社会电工类职业培训中机床电气维修方面的实习设备,同时也是职业资格培训考核中选用的设备。提高学生的动手能力,并克服以往只能在实际设备上进行教学,费用高且难以实现教学目的弱点。同时为高层次维修技能训练提供了有效的设备,达到了耗资少、教学效果显著的目的。

二、适用范围
本装置适用于X62W万能铣床电气控制的模拟与X62W万能铣床电气故障排除的技能考核。
三、技术性能
1、输入电源:三相四线(~380V±10% 50Hz)
2、工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
3、装置容量:<1KVA
4、外形尺寸:1410mm×725mm×1535mm
四、装置的基本装备
1、电源控制面板(铝质面板)
(1)交流电源(带有漏电保护措施)
提供三相交流电源(380V)
(2)人身安全保护体系
屏上装有电压型漏电保护装置,控制屏内或强电输出若有漏电现象,即告警并切断电源,确保实验进程安全。
屏上装有一套电流型漏电保护器,控制屏若有漏电现象,漏电流超过一定值,即切断电源。
2、主令控制及图示板(铝质面板)
面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行,指示灯可以指示机床的相应动作。
面板上印有X62W万能铣床立体示意图,可以很直观地看出X62W万能铣床的外形轮廓。
3、元器件安装板
面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件,这些元器件直接安装在面板表面,可以很直观的观看它们的动作情况。
4、三相异步电动机
3只380V三相鼠笼异步电动机,分别用作主轴电动机、进给电动机和冷却泵电动机。
5、故障开关箱
设有32个开关,其中1到24用于故障设置;25到32七个开关保留。
6、实验桌
实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体结构,造型美观大方;设有两个大抽屉,用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌底还设有四个方向轮和四个固定调节机构,便于移动和固定,有利于实验室布局。
五、实验项目及主要内容
1、学生熟悉常用低压电器的机构、原理;
2、在电气原理图模式下,学生借助原理分析,通过测量找出故障点在某条线路上;
3、提高学生的动手能力的技能操作水平;
4、通过对铣床故障排除,完成铣床常见故障的排除;
5、可以设置故障点做为维修电工的技能考核台;
6、故障设置点。
