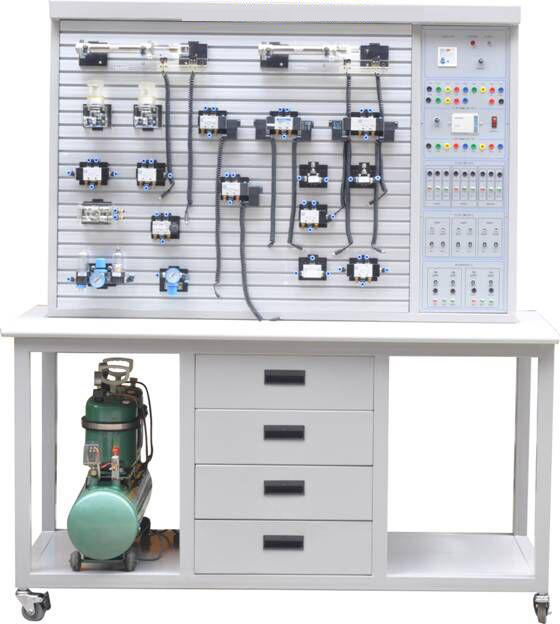

JD-102C气动继电器控制实训装置



气动实训装置是应现代液压气动专业教学实验要求。根据《液压与气动传动》，《气动控制技术》等通用教材内容设计而成。该系统除了可以进行常规的气动基本控制回路实验外，还可以进行模拟气动控制技术应用实验，气动技术课程设计等。



一、主要技术参数



1、电源AC 220V  50HZ



2、直流电源：输入AC 220V，输出DC 24V/2A



3、实训装置外型尺寸：1500mm×650mm×1700mm



二、主要特点



1、气动继电器控制实训装置主要由实训桌、实训台、气动元件和电器控制器件等组件组成。



2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌抽屉内存放液压元件等。



3、配备工业用常用气动元件，且均配有过渡底板，可方便、随意地将元件按插在实训台面板上（面板带"T"沟槽形式的铝合金型材结构）。回路搭接采用快换接头，拆接方便快捷。



4、实训气源压力低，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手动、自动、顺序等控制功能。



5、实训控制单元采用独立的继电器控制单元进行电气控制。



三、气动基本实训回路



1、单作用气缸的换向回路



2、双作用气缸的换向回路



3、单作用气缸速度控制回路



4、双作用气缸单向调速回路



5、双作用气缸双向调速回路



6、速度换接回路



7、缓冲回路



8、二次压力控制回路



9、高低压转换回路



10、计数回路



11、延时回路



12、过载保护回路



13、互锁回路



14、单缸单往复控制回路



15、单缸连续往复动作回路



16、直线缸、旋转缸顺序动作回路



17、多缸顺序动作回路



18、双缸、同步动作回路



19、回缸联动回路



20、卸荷回路



21、或门型梭阀的应用回路



22、快速排气阀应用回路
