工业机器人实训系统

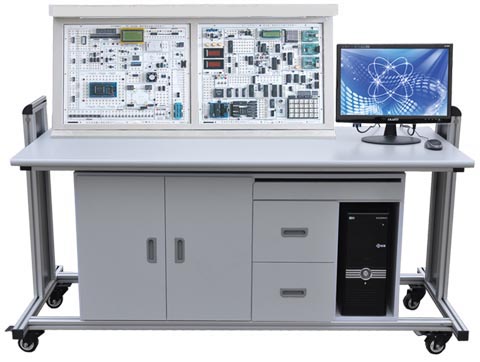

JD/105B型网络接口型单片机、微机综合实验开发装置
[名称]:JD/105B型网络接口型单片机、微机综合实验开发装置
[概述]:JD/105B型网络接口型单片机、微机综合实验开发装置是一套开发型、多功能单片机微机CPLD/FPGA综合实验开发装置(简称系统),该系统吸收了国内外先进教学仪器的优点,结合现代电子技术的
[分类]:工业机器人实训系统
[参数]:
[电话]:021-52342579 021-52342659
[Q Q]:点击这里给我发消息
产品详情

JD/105B型网络接口型单片机、微机综合实验开发装置是一套开发型、多功能单片机·微机·CPLD/FPGA综合实验开发装置(简称系统),该系统吸收了国内外先进教学仪器的优点,结合现代电子技术的需要,增设了许多新型实用接口、单片机通信、控制技术,通过本系统可完成单片机(51/196)、微机(8086)、EDA等学科的原理接口实验和应用,为单片机·微机实验室提供综合实验平台,同时也为从事单片机·微机开发人员提供理想的实验环境。

一、系统组成:

该实验装置是由控制屏、内置直流稳压电源、漏电断路器等组成,控制屏有两大块的双面印刷线路板组成。

二、系统特点:

1、是集51、96、8088(以下简称88)三大系列CPU于一体的三合一实验系统。内置JD-208仿真器(5196)和8088实验系统。该系统以8088实验系统作为基板,自成一体,可单独作为8086微机原理和接口实验使用,也可分别叠插51或96CPU卡,构成51/96单片机实验开发系统,598系统结构紧凑,资源充分共享,无总线开关切换,自动识别CPU的类型。

2、实验系统软、硬件配置完善,仿真软件支持Win98/2000/XP等操作系统,并支持汇编语言和C语言的开发,实验内容丰富,是单片机、微机原理和接口教学的理想平台。

3、598同时配置EDA下载板和相应IO接口,支持altera、lattice、xilinx三家公司CPLD/FPGA芯片实验开发。

4、提供多种总线类型的实验模块,包括并行总线、RS232总线、RS485总线、I2C总线、SPI串行总线、USB总线、CAN总线、1-WIRE总线和以太网接口,可调试新型外围接口芯片有:I2C串行RAM AT24C02、I2C串行实时时钟PCF8563T、I2C串行10位D/A TL5615、8位A/D TL549、1-WIRE总线数字温度传感器DS 18B20、RS232芯片MAX232、MAX485、CAN总线控制器SJA1000、CAN总线收发器TJA1050T、网络芯片RTL8019AS、看门狗电路MAX813L。

5、提供多种输入/输出设备,包括字符式1602 LCD、128X64点阵LCD、16X16LED点阵、4X6开放式键盘、6位开放式数码管、IC卡、步进电机、小直流电机、小直流电机、继电器、语音录放(含话筒、喇叭)、打印机接口、小直流电机闭环控制、温度闭环控制等。

6、学生可通过实验台内置的仿真器联PC机调试、运行所有的实验程序,也可不联PC机独立运行。

三、 实验项目:

(一)单片机内部功能实验:

1、单片机内部定时/计数器实验(脉冲计数)

2、单片机内部定时/计数器实验、中断控制综合实验(电脑 时钟)

3、单片机串行口实验—双机通信

4、单片机串行口实验—单片机与电脑联机通信实验

5、单片机I/O口实验

6、单片机ISP最小系统实验和看门狗实验

8、串并转换(74 LS 1 6 4),扩展2位七段LED实验

9、并串转换(74 LS 1 6 5)实验

10、v/F转换实验

(二)单片机、微机常用接口与应用实验

11、8位8路A/D转换ADC 0 8 0 9实验

12、8位1路D/A转换D A C 0 8 3 2实验

13、定时/计数器8 2 53 A实验

14、串行通信接口控制电路8 2 5 1/8250实验

15、I/O口(74 LS 2 7 3/74 LS 2 4 4)扩展实 验

16、并行口扩展实验8 2 5 5/8 1 5 5

17、地址译码(3一8译码器74 LS 1 3 8)实验

18, 8279键盘输入、LED显示输出实验

19、打印机接口控制实验(打印机选配)

20、继电器控制实验

21、音乐控制实验

22、语音录放实验

23、步进电机(4相)控制

24、十字路口交通灯模型控制实验

25 、16X16 LED点阵实验

26 、128X64 LCD点阵实验

(三)单片机新型总线控制接口实验

27、I2C串行RAM24C02读写实验

28、12C串行10位D/A T L 5615 D/A转换实验

29、I2C串行8位A/D T L549 A/D转换实验

30、I2C串行实时时钟PCF8563T应用实验

31、I-WIRE总线数字温度传感器DS 18B20应用实验

32, CAN控制器STA1000, CAN收发器TJA1050T应用实验

33、以态网接口RTL8019AS应用实验

34、RS232/485通信接口实验

35、USB总线接口实验

( 四)单片机、微机控制应用小系统实验

36、直流电机闭环控制实验

37、温度测量控制(PID调节闭环控制)

(五)微机接口实验

38、8237DMA数据传送实验

39、8259中断控制器实验

(六)可编程CPLD/FPGA应用实验

 基本实验:
(1)七人表决器;           (2)四位加法器;          (3)BCD码加法器;

(4)格雷码变换器;         (5)四位并行乘法器;      (6)触发器;

(7)用ABEL语言设计74LS160功能模块计数器;             (8)多模加减计数器;

(9)可控脉冲发生器;      (10)简易数码锁;          (11)英语字母显示实验;

(12)八位乘法器;         (13)序列检测器;          (14)可变模16位加法计数器;

(15)正负脉冲数控调制发生器;(16)秒表。

模块实验:
(1)A/D 0809模数转换器实验;    (2)D/A 0832数模转换器实验;  (3)步进电机控制实验;

(4)16*16 LED点阵显示实验;     (5)电子时钟实验;            (6)数码管静态显示实验;

(7)VGA接口彩条信号实验;       (8)4*4键盘扩展实验;

(9)128*64 LCD液晶显示实验;    (10)电子音乐演 奏实验;

(11)RS232串口发送实验(SEND);(12)RS232串口接收实验(RECEIVE);

(13)PS/2键盘接口逻辑设计;     (14)单片机总线接口实验;

(15)异步串口通讯(UART)
数字系统设计:
(1)数字钟;       (2)频率计;  (3).交通灯;  (4)数字锁;

(5)出租车计费器; (6)抢答器;(7)自动电梯; (8)彩灯控制器等。

(七)自行扩展实验

通过IC扩展区用户可自行扩展各种数字电路、单片机应用实验。

四、实验室每二人每套配置方案(二人为一组,一组用一张实验桌)

1、控制屏          必配   1台。

2、微机              自配    1台。

3、示波器            自配 1台。

4、万用表            自配 1只。

5、微型打印机        按照实际情况选配,一般每套配一台微打。

7、网卡              按照实际情况选配  1块。
