商品详细介绍：
概述

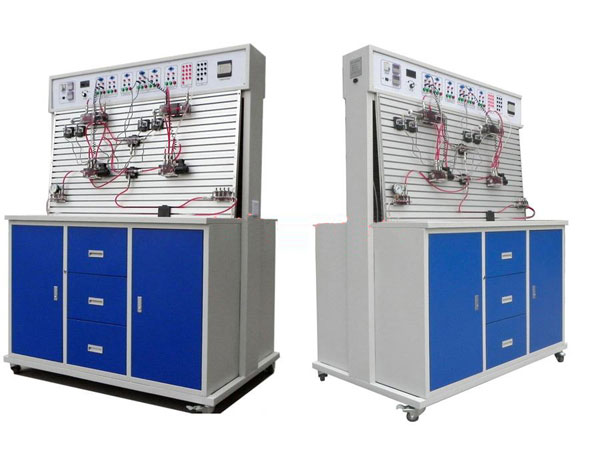

气动液压综合控制实验室设备是我公司根据高校机电体化对气、电、液控制的教学大纲要求，在我公司专利产品FZ-YY透明液压恃动演示系统的基础上，综合了我公司气动PLC与液压PLC控制实验设备的优点，采用了FZ-ZH开放型综合实验台结构，厂泛征求专家教授与老师的意见，经不断创新改进研制而成的。气动液压综合控制实验室设备是目前集气动控制技术、液压传动控制技术以及PLC可编程序控制器控制技术于体的理想的综合性实验设备。实验时，气动液压综合控制实验室设备可控相互辅成，交叉控制。可以让学生直观、感性地对比、了解气、电、液各自具有的特点、特色、及优缺点等。
液压实验元件均为透明有机材料制成，透明直观。便于了解掌握几十种常用液压元件的结构、性能及用速。掌握几十种基本实验回路的工作过程及原理。实验时，组装实验回路性捷、方便。
气动实验与液压实验电气主控单元配备1套PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制。同时，以气动及液压回路为控制对象，加强对PLC可编程序控制器的学习厦应用。
同时，配备独立的继电器控制单元进行电气控制，简单实用。通过与PLC比较，，可以加深对PLC可编程序控制器的了解及掌握。
技术参数
1．电源AC： 220V 50HZ
2．PLC可编程庠控制器：松下FP1系列产品（继电器输出方式）。
3．演示台外形尺寸：1400mm（长）×850mm（宽）x17iOmm（高）。
4．铝合金实验屏尺寸：1160mm（长）×950mm（高）x 230mm（宽）
5．低噪音空气压缩机：规格：430x210×600( mm)
电源:AC220V 温度:90度 功率:360W
润滑油：10#变压机油 最高压力： 1.3mp 噪音：<65Dbca
排气量：0039m3/min 储气容积：10L 净重:21 kg
6．液压实验泵站500×350×300（mm)
工作电源AC 220V水磁调速电机，
调速范围 0-1 500转，分
安全限速范围1000-150转/分 液压泵工作时离液台1.5m远处噪声≤58dB
实验台组成
实验系统采用工业铝型材精制而成，双面结构，即张实验桌可供两组四位学生分别进行气动实验与液压实验，也可以双面同时进行气动液压综合实验，优化共享资源，提高产品的性能价格比。整体结构简单，实用性强。该实验屏采用工业铝型材精制而成．整体外形美观大方．结构坚固耐用，操作方便。基本配置为气动实验元件1套；气动实验PLC电气控制系统1套；气动实验继电器控制模块1套；低噪音空压机1台液压实验元件1套，液压实验PLC电气控制系统1套液压实验继电器控制模块1套液压实验泵站1台。（计算机根据学校要求另行配置）
利用此套实验设备既可分别独立地进行气动控制、液压控制相应的基本回路厦奠应用实验，以及PLCF程及控制实验同时，也可综合地进行相互配合的实验：如实现气－电控制，气－液控制，电－液控制，以及气－电－液综合控制等。
实验项目：
（一）、气动基本控制回路实验
1.单作用气缸的换向回路
2.双作用气缸的换向回路
3.单作用气缸速度控制回路
4.双作用气缸单向调速回路
5.双作用气缸双向调速回路
6.速度换接回路
7.缓冲回路
8.二次压力控制回路 9.高低压转换回路
10.计数回路
11.延时回路
12.过载保护回路
13.互锁回路
14.单缸单往复控制回路
15.单缸连续往复动作回路
16.直线缸、旋转缸顺序动作回路 17.多缸顺序动作回路
18.强缸同步动作回路
19.四缸联动回路
20.卸荷回路
21.或门型棱阀的应用回路
22.快速排气阀应用回路
其它扩展实验：
(1)、单回路作用缸自动控制 (3)、PLC控制技术的应用 (5)、其它综合、扩展性实验等
(2)、多回路作用缸自动控制 (4)、继电器控制技术应用
（二）、液压传动基本回路实验
1.用换向阀的换向回路
2.用“O”型机能换向阀的闭锁回路
3.用液控单向阀的闭锁回路
4.压力调定回路
5.二级压力回路
6.用减压阀的减压回路 7.用增压缸的增压回路
8.用换向阀的卸载回路
9.进油节流调速回路
10.回油节流调速回路
11.调速齿轮泵调速回路
12.调速齿轮泵和调速阀的复合调速回路 13.流量阀短接的速度换接回路
14.二次进结回路
15.用顺序阀的顺序动作回路
16.用压力继电器的顺序动作回路
17.用行程开*的顺序动作回路
18.用行程换向阀的顺序动作回路
其它扩展实验
(1)小孔压力流量特性实验
(2)卸荷实验
(3)节流变速实验
(4)负载变速实验
(5)速度稳定实验 (6)压力控制回路实验
(7)速度调节回路实验
(8)方向控制回路实验
(9)差动回路实验
(10)溢流阀特性实验 (11)换向阀特性测试
(12)调速阀特性实验
(13)液压缸特性实验
(14)节流阀旁路节流实验
(15)调速阀进油节流实验
