透明液压设备
JD-18-T型透明液压传动演示系统
[名称]：JD-18-T型透明液压传动演示系统
[概述]：液压传动具有以下优点： (1) 从结构上看，元件单位重量传递的功率大，结构简单，布局灵活。便于和其他传动方式联用，易实现远距离操纵和自动控制． (2) 从工作性能上看，速度、扭
[分类]：透明液压设备
[参数]：无
[电话]：021-52342579 021-52342659
[Q Q]：点击这里给我发消息
产品详情
液压传动具有以下优点：
(1) 从结构上看，元件单位重量传递的功率大，结构简单，布局灵活。便于和其他传动方式联用，易实现远距离操纵和自动控制．
(2) 从工作性能上看，速度、扭矩、功率均可作无级调节，能迅速换向和变速，调速范围宽，动作快速性好，而且工作平稳 噪音小。
(3) 从维护使用上看，元件的自润滑性好，能实现系统的过载保护与保压，使用寿命长。元件易实现系列化，标准化，通用化。
因此，随着科学技术的发展，液动传动作为一种可以传递动力和进行控制的传动方式已经日益深入到医疗、科技、军事、工业自动化生产、起重、运输、矿山、建筑和航空等各个领域。而目前国内的液压传动实验教学器材尚属空白．因此，给教学与实验带来了极大的困难．为了尽快的适应各个领域的发展，能在最少的课时内高质量的完成内容多，结构复杂的液压传动课程．培养出大量的掌握液压传动基础知识和实际操作技能的技术工人、技术员、工程师，输送到各条战线。
为此，本公司在国家教委有关部门的领导下，根据《液压原理》《液压传动》《机械基础》等通用教材内容要求和国内液压元件特点。参考国外先进技术。经过一年多的努力探索。我们以理论为依据，以实验为手段。通过采用高精度加工工艺，克服了透明有机塑料具有热塑性，容易变形，机械强度差，而液压元件表面光洁度，结构精度要求高的一系列实际困难，终于研制成功JD-18型透明液压传动演示系统。它填补了技校、中专、大专院校的液压传动通用教学设备的国家空白，并向国家专利局获请专利：95-2-14599.5
它具有形象，直观，方便，可靠等优点，能演示出平常无法观察的各种效应．既可作为学生实验也可作为教学演示和科学研究．
各种机械对液压的要求是多种多样的，一般多是由方向控制回路，压力控制回路，速度控制回路，顺序控制回路等基本功能回路组成。本演示系统通过对以上四大基本功能十八种基本控制回路的实验演示（扩展实验可达60多项）使学生能熟识十几种常用液压元件的结构，性能，及用途。掌握十九种基本回路的工作过程及原理，提高学生故障处理及解决问题的能力，在实验演示中得到启发，引起兴趣。利用它可以对本说明所介绍的在各种元件容限内的其它线路进行实验(如：课程设计，毕业设计)
本产品的价格仅为进口同类产品的一半，而其功能由于参考了国内液压元件和教材的特点．因此更加适应于教学要求．
学校是知识传播的场所，学校的教学设施标志着学校的教学水平是否先进．现代化的科学知识需要现代化的教学设施来演示各种事物的发生发展的过程，来证明和解释各种科学现象，来帮助人们掌握知识，运用知识．本系统的配置是学校上水平、上等级的一个重要标志！
本公司的宗旨：将知识以物和形的形式展现给人们，使更多的人掌握知识，运用知识。

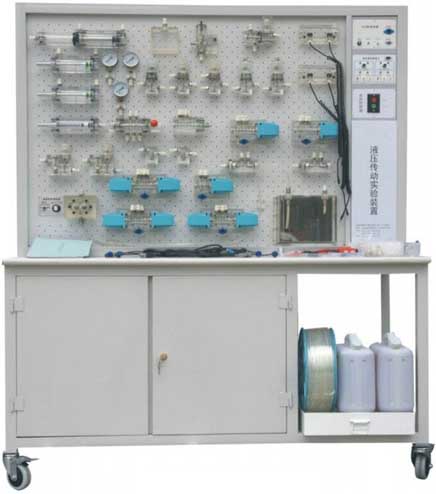

一、透明液压传动实验演示台
实验演示台采了优质密度板材料，采用了偏心件连接的组合结构，采用了进口树脂面漆，具有结实牢固、组合方便、外形美观、功能实用等一系列优点。

外形尺寸：180Cm（长）×150Cm（宽）×63 Cm（厚）
净 重：150 公斤

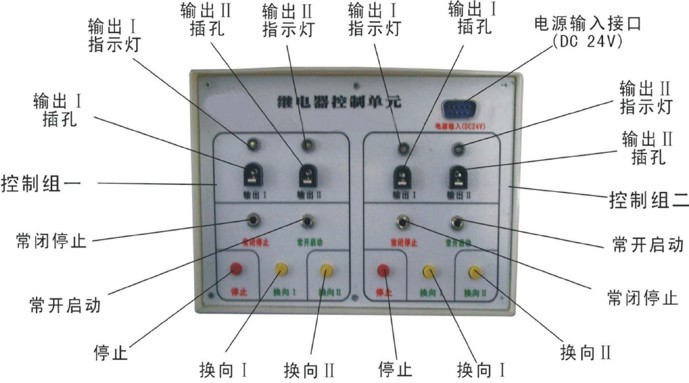

二、JD-18-T型电气控制面板及功能



功能介绍：
1、额定电压：220V 额定电流：7A 频率：50Hz
2、油泵电机与换向阀I、换向阀II具有联锁功能，即油泵电机未起动时，换向阀I、换向阀II控制电路均不能工作。
3、注意启动油泵电机时，应先将电机调速器的调速旋钮逆时针旋到最慢位置，然后起动按钮，再将调速器旋钮顺时针旋到所需要的转速或油路工作压力。
4、换向阀电气控制线路，有三种工作状态：停止、换向I、换向II，它即可控制三位四通电磁阀，也可控制二位四通(二位二通)电磁阀。
5、换向时由"小三线"插座输出二组之一的220V电压控制电磁铁。
6、在控制二位四通(二位二通)电磁阀时，换向I状态电磁铁得电工作，停止或换向II状态电磁铁失电不工作。
7、换向I状态既可由按钮直接控制，也可由常闭停止插孔(常开启动插孔)配合行程开关，压力继电器等进行外部自动控制。
8、常开启动插孔要求与插孔连接的是常开触点，并当常开触点闭合一次(或闭合)是，"小三线"插座换向I组输出220V电压，线路具有自锁功能。常闭停止插孔要求与插孔连接的是常闭触点，并常闭触点打开一次(或打开)时，"小三线"插座将没有电压输出。
9、换向阀I、换向阀II控制电路操作与功能完全一样。

十八种基本液压传动控制回路
1.用换向阀的换向回路
2.用“O”型机能换向阀的闭锁回路
3.用液控单向阀的闭锁回路
4.压力调定回路
5.二级压力回路
6.用减压阀的减压回路
7.用增压缸的增压回路
8.用换向阀的卸载回路
9.进油节流调速回路
10.回油节流调速回路
11.调速齿轮泵调速回路
12.调速齿轮泵和调速阀的复合调速回路
13.流量阀短接的速度换接回路
14.二次进给回路
15.用顺序阀的顺序动作回路
16.用压力继电器的顺序动作回路
17.用电器行程开关的顺序动作回路
18.用行程阀的顺序动作回路

JD-18-T型透明液压传动演示系统配置清单



序号

名 称

单 位

数 量

备 注

01

JD-18型实验演示台

台

1



02

JD-18型电气线路面板

件

1

安装演示台上

03

拖动电机及调节器速电路

套

1

安装演示台上

04

齿轮油泵

只

1

台上透明元件

05

油箱

只

1

台上透明元件

06

辅助油箱

只

1

组合透明元件

07

行程开关组件（常开、常闭）

只

2

组合透明元件

08

双作用油缸（带撞块）

只

2



09

弹簧回位油缸

只

1

组合透明元件

10

增压油缸

只

1

组合透明元件

11

单向阀

只

2

组合透明元件

12

液控单向阀

只

2

组合透明元件

13

溢流阀

只

2

组合透明元件

14

节流阀

只

1

组合透明元件

15

调速阀

只

2

组合透明元件

16

顺序阀

只

2

组合透明元件

17

减压阀

只

1

组合透明元件

18

二位二通电磁换向阀

只

1

组合透明元件

19

二位四通电磁换向阀

只

2

组合透明元件

20

“O”型三位四通电磁换向阀

只

1

组合透明元件

21

“H”型三位四通电磁换向阀

只

1

组合透明元件

22

“M”型三位四通电磁换向阀

只

1

组合透明元件

23

二位四通行程换向阀

只

1

组合透明元件

24

三位五通手动换向阀

只

1

组合透明元件

25

压力继电器

只

1

组合透明元件

26

压力表

只

3

组合透明元件

27

皮管夹子

只

10

组合透明元件

28

三通

只

12

组合透明元件

29

四通

只

5

组合透明元件

30

220V电源插头线

条

1

电器配件

31

电磁阀通用连接线

条

3

电器配件

32

压力继电器插头线

条

1

电器配件

33

 检修工具：内卡簧钳、外卡簧钳、快速接头助拔器、剪刀、活动板手、螺丝刀6×100(一字、十字)、螺丝刀3×80(一字、十字)、尖嘴钳、卷笔刀、内六角扳手M4、M5、M6

套

1



34

检修备用配件：油塞50只、快速接头15只、各密封圈1袋、各内六角螺丝

套

1



35

毛巾（纸巾）

条

3

附 件

36

透明液压皮管

米

30米

附 件

37

专用液压油

壶

1

附 件

38

油盘(配滤油网)

只

1

附 件

39

透明液压演示系统使用手册

册

1

资 料

40

透明液压演示系统装箱清单

份

1

资 料
