气动控制实验台是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求，参考广大师生的建议，精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及继电器学习及其基本应用实验等，是机电完美结合的典型实验设备。该系统适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计，可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握继电器的功能，控制原理及编程技巧等。



单价:36000元/台



主要特点：

1.实验系统采用一张实验桌配备一套实验设备，可供一组两位学生同时进行实验，优化共享资源，提高产品的性能价格比。整体结构简单，实用性强。

2.实验气动元件均装有带弹性插脚的底板，实验时组装实验回路快捷、方便；实验回路清晰、明了。

3.实验电气控制采用低压直流24V电源；实验回路、控制电路安全可靠。

4.该系统是典型的机、电、气一体化的综合实验设备，功能强、适用范围广。

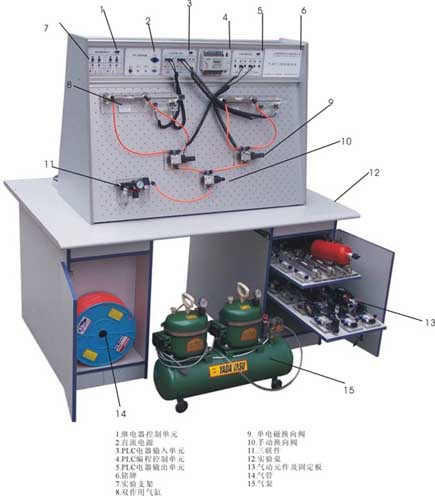

基本结构组成：

气动控制实验台主要由实验桌及实验支架、气动元器件、电气控制器件等组成：实验系统采用一张实验桌配备一套实验设备，可供一组两位学生同时进行实验，优化共享资源，提高产品的性能价格比。

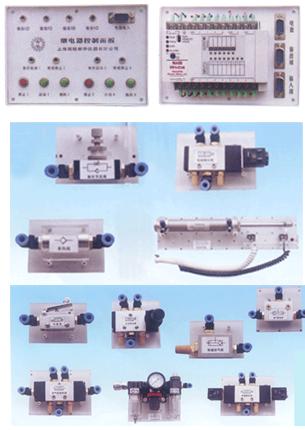

气动元器件配备：空气压缩机，空气过滤、减压、油雾器三联件，减压阀，手动换向阀，电磁换向阀，气控换向阀，行程阀，单向阀，节流阀、单向节流阀、快速排气阀，或门型梭阀，单作用气缸，双

作用气 缸、旋转气缸.....



主要技术参数：

WY5.2-双头空气压缩机（基本配置小型机）： 电源：AC 220V 电机功率：360W 转速：2880 r/min

公称容积：18L 额定输出气压 1MPa

实验台外形尺寸： 1500mm×1000mm×750mm

实验支架尺寸： 1130mm×500mm×770mm

实验项目类型：本实验台可以任意组合装配，（一）、气动基本控制回路实验（二）、单回路作用缸自动控制（三）、多回路作用缸自动控制（四）、继电器控制技术应用（五）、其它综合、扩展性实验等类型的气动回路



气动基本实验回路举例：

1.单作用气缸的换向回路

2.双作用气缸的换向回路

3.单作用气缸速度控制回路

4.双作用气缸单向调速回路

5.双作用气缸双向调速回路

6.速度换接回路

7.缓冲回路

8.二次压力控制回路

9.高低压转换回路

10.计数回路

11.延时回路

12.过载保护回路

13.互锁回路

14.单缸单往复控制回路

15.单缸连续往复动作回路

16.直线缸、旋转缸顺序动作回路

17.多缸顺序动作回路

18.双缸同步动作回路

19.四缸联动回路

20.卸荷回路

21.或门型梭阀的应用回路

22.快速排气阀应用回路
