序号

分 类

项 目

型 号 规 格

数量

备 注

1

气 源

压缩机

WY5.2—双头

1只

2

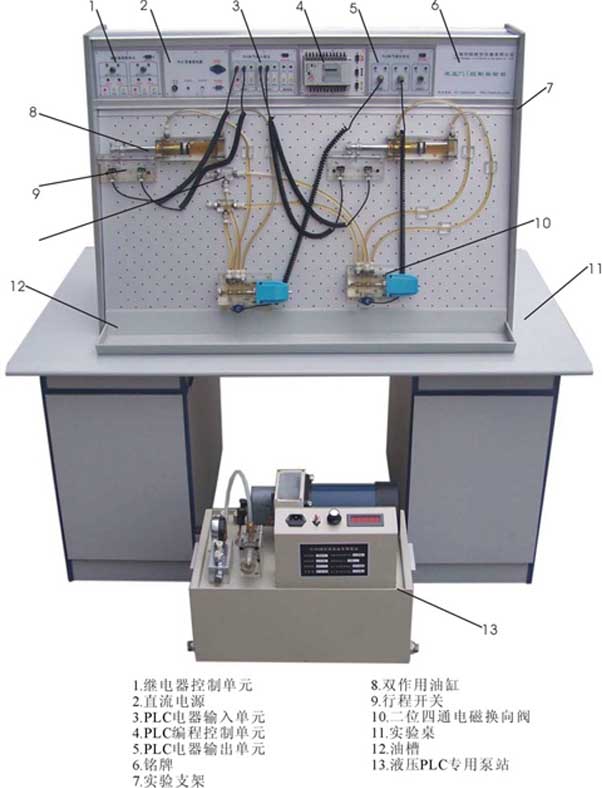

实验台

实验桌

1张

3

实验台

实验支架

1幅

4

实验台

元件固定板

4块

5

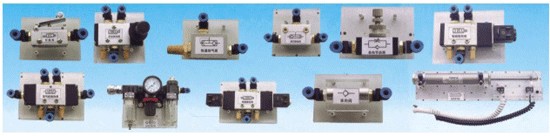

接插元件

单作用缸

QGX25×100

2只

6

接插元件

双作用缸

QGX25×100

4只

7

接插元件

旋转气缸

MSQB20A-F9B

2只

8

接插元件

三联件

AC2000三联件

2只

9

接插元件

减压阀（带压力表）

AR2000

2只

10

接插元件

手动换向阀

4H210-08

2只

11

接插元件

单电磁换向阀（二位五通）

4V210-08（DC24V）

4只

12

接插元件

双电磁换向阀（二位五通）

4V220-08（DC24V）

2只

13

接插元件

双电磁换向阀（三位五通）

4V230-08（DC24V）

2只

14

接插元件

单气控换向阀（二位五通）

4A210-08

4只

15

接插元件

双气控换向阀（二位五通）

4A220-08

4只

16

接插元件

行程阀（机控）

MOV-2

4只

有2只装在缸体上

17

接插元件

行程阀（按钮）

MOV-3A

2只

18

接插元件

或门型梭阀（有机玻璃）

4只

19

接插元件

快速排气阀（有机玻璃）

4只

20

接插元件

单向节流阀

RE-02

4只

21

接插元件

单向节流阀

JSC601

14只

装在缸体上

22

接插元件

单向阀（有机玻璃）

4只

23

接插元件

顺序阀

4只

24

接插元件

气容

2只

25

接插元件

六通（有机玻璃）

4只

26

电器

行程开关

8只

装在双作用缸上

27

电器

直流开关电源单元（DC：24V）

2个

28

电器

PLC编程器控制单元（14点）

松下FP-X L14

2个

29

电器

PLC电器输入单元

2个

30

电器

PLC电器输出单元

2个

31

电器

继电器控制单元

2个

32

电器

单元电器连接电缆

6条

33

电器

电源线

2条

34

电器

插板

1个

35

资料

实验指导书

4册

36

资料

软件光盘

编程软件及程序

1碟

37

附件

内六角扳手

2把

38

附件

螺丝刀

4把

39

附件

活动扳手

150×19

1把

40

附件

尖嘴钳

1把

41

附件

剪刀

2把

42

附件

三通（T型三通）

Ø6

8只

43

附件

三通（Y型减径三通）

Ø8—Ø6

1只

装在空气压缩机上

44

附件

四通

Ø6

4只

45

附件

气孔塞头

Ø6

50只

46

附件

弹性插脚

50只

47

附件

生料带

1个

48

附件

保险丝

2.5A

2只

49

附件

行程开关

4只

50

附件

气管（200米）

PU气管6×4

1卷

51

附件

适配器、编程电缆

松下AFC8513

1条
