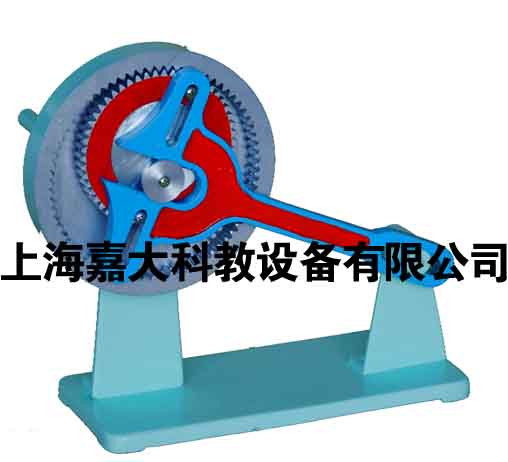

C1新型四杆机构

JCK-ABC型常用30种机构运动简图测绘模型

机构运动简图的测绘及分析实验模型30件清单

A1曲柄滑块泵   B1抛光机

A2曲柄摇块泵   B2装订机机构

A3曲杆摇杆泵   B3牛头刨床

A4转动导杆泵   B4鄂式破碎机

A5摆动导杆泵   B5步进输送机

A6剪床机构   B6假支关节机构

A7差动轮系结构  B7机械手腕部机构

A8浮动盘联轴节  B8简易冲床

A9齿轮直线机构  B9铆钉机构

A10齿轮摆杆机构B10制动机构

C1新型四杆机构

C2放射连接组合机构

C3汪克尔旋转式发动机

C4摆盘式活塞机机构

C5轴向柱塞泵机构

C6插秧机分秧插秧机构

C7齿轮-凹轮组合机构（1）

C8齿轮-凹轮组合机构（2）

C9多论廓轮换工作机构

C10工作移置装置运动机构

       功能特点:机构测绘及分析实验模型材料全部用铝合金制作,如运动件、转动轴齿轮都精加工而成。成台部件进行了分色处理，对学生测绘量计算自由度提供了方便依据。产品转动灵活、耐磨性好、拆装方便，使用寿命保证在30年以上。

      技术参数：每台机构测绘及分析实验模型都配备有运动简图图谱。
