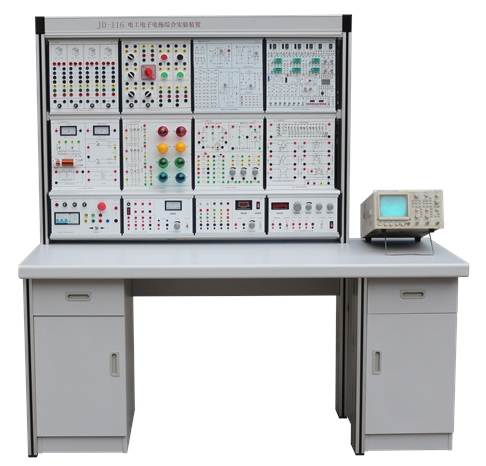

JD-117电工电子电拖综合实验装置

电工/电子/电拖(最新产品)

[名称]：JD-117电工电子电拖综合实验装置

[概述]：本实验装置是依据目前我国普教、高教、职教等院校电工电子类课程的实验内容精心设计的一体化综合装置。功能强大、创新技术、实验内容丰富是该实验装置的最大特点，是现有院校

[分类]：电工/电子/电拖(最新产品)

[参数]：无

[电话]：021-52342579 021-52342659

[Q Q]：

产品详情

本实验装置是依据目前我国普教、高教、职教等院校电工电子类课程的实验内容精心设计的一体化综合装置。功能强大、创新技术、实验内容丰富是该实验装置的最大特点，是现有院校更新改造及新建、扩建实验室的理想选择。实验内容包括“电路分析”“电工基础”“电工学”“电子技术”“电子学”“模拟电子技术”“数字电子技术”等课程实验项目，实验器件采用挂箱式，方便增配或扩展其他实验项目。

1、本实验台为铝合金骨架，由实验挂箱、功能模块、实验桌、防尘帘幕等组成。结构牢固、规格标准、外型美观大方。现已拥有十多项专利。

2、实验台采用可拆分式“模块”结构（国家专利），具有任意组合，利于功能升级；同时也解决了整机维修难的问题，只要将体积小的挂箱寄回厂家就可以快速、方便的解决相应的问题；另外模块还可以做为单独电源使用，移动到任何位置，方便教学；为保证实验安全，高压电源输入输出采用高安全、可靠的互套插座；低压信号、电源模块采用大、小两种市场上常用大小的插座输出，这种双插座接口输出方便适合不同接插线、连接口的使用。

3、实验“挂箱”采用隐藏式导轨结构，装卸方便，做到面板无磨损，确保使用质量，且有利于升级扩展。

4、实验屏采用“帘幕”防尘结构，延长使用寿命。在装置的下方是一条长1米多长的磁条，使得防尘幕可以与最低处吸合，把实验模块全部保护在内。

1、工作环境：电源输入AC 380(1±10%）V；温度-10℃～+40℃；相对湿度<85%(25℃)；海拔高度：<4000m。

2、交流输出：AC 0～240V输出，亦可作双9V、12V、18V输出；AC 380V带切换开关输出。

3、直流输出：±12V、±5V固定稳压电源输出，带短路保护及声光报警；24V可调稳压电源输出，带短路保护以及正负极提示灯。

4、函数信号发生器：550kHz可调信号源,采用高性能模拟电路控制，反应速度快、波形稳定，

输出波形正弦、三角、方波。

5、恒流源：500mA恒流源连续可调输出，数字电流表指示。

6、频率计：6位数码显示，测量范围0～8MHZ。

7、其他：单次脉冲输出两组。

序号	种类	名称	说明
1	实验桌	骨架支柱	铝合金
2		实验桌面	防火、防水、耐磨高密度板
3		存储柜	木质（标配）/铁质
4		防尘帘幕
5		紧固件
6	功能模块	T01：三相电源实验仪器	尺寸：300×150×165（mm）
7		T08：交直流电压源	尺寸：300×150×165（mm）
8		T29：恒流源及常用稳压源	尺寸：300×150×165（mm）
9		T11：信号发生器	尺寸：300×150×165（mm）
10		T25：报警记录仪*	具有设定时间、定时报警、切断电源等功能，还可以自动记录由于接线或操作错误所造成的漏电告警次数。
11	实验挂箱	G100：电工实验挂箱一	基尔霍夫定律/叠加定律/戴维南诺顿定律等的验证；
12		G101：电工实验挂箱二	一阶/二阶动态电路的研究;VCVS/VCCS/CCVS/CCCS/G/INIC等受控源电路；双口网络的测试电路；典型信号的观察与测量电路；负阻抗变换器电路；回转器电路等；
13		G102：电工实验挂箱三	电压表/电流表的扩程电路；单相铁芯变压器特性的测试；电流互感器；RLC元件阻抗特性测试；RLC串联谐振电路；RC选频网络特性测试等；
14		G103：电工实验挂箱四	功率因数及相序的测量电路；三相功率/电压/电流等的测量；
15		G104：电工实验挂箱五	单相电度表
16		G106：模拟电子技术实验挂箱一	二极管/三极管的简单测试；单极放大/两级放大/多级放大电路；射极跟随器电路；差动放大电路；场效应管放大电路；集成运放基本测试电路；集成运放比例求和电路；集成运放的积分/微分电路；电压比较器；RC正弦波振荡电路；LC振荡器及选频放大器；有源滤波器；集成功率放大器；互补对称功率放大器；集成稳压器；串联稳压电路；晶闸管可控整流电路等。
17		G107：模拟电子技术实验挂箱二
18		G108：数字电子技术实验挂箱三	8 组8421共阴、共阴共阳数码管各2组,16P活动插座6只，14P活动插座6只、二极管及三极管特性单元实验电路；555电路，万能扩展部分等，以及实验所需的芯片及器件。可以完成基本门电路的测试；编码器/译码器电路；RS/JK/D等触发器；计数器/加法器/移位寄存器等；七人表决电路/智能交通灯电路/秒表设计电路/智能竞赛抢答器/数字频率计的设计等
19		G109：数字电子技术实验挂箱四
20	SL-117A 电拖配置方案	G110：电力拖动实验挂箱一	含4个交流接触器及4套保险装置。接口采用护套插座，保证实验安全。
21		G111：电力拖动实验挂箱二	含4组常开常闭按钮、4组行程开关、一组组合开关、两组热继电器和2套保险装置，接口采护套插座，保证实验安全。
22		G112：电力拖动实验挂箱三	含1个桥式整流和1个车床照明电路和1套通电延时装置、4个大功率电阻，2个稳压管，2个大电容器，接口采用护套插座
23	SL-117B 电拖配置方案	G140：继电器实验挂箱一	含四只交流接触器、两只中间继电器、两只时间继电器、两只组合开关；
24		G141：继电器实验挂箱二	含两只行程开关、一只三相漏电保护、六只熔断器、一只倒顺开关、一只急停开关、三只按钮和6.3V、24V、36V、220V指示灯各一只。
25		G142：仪表实验挂箱一	两只双联开关、一只触摸开关、一只声控开关、一只白炽灯、三只电流互感器、三只电流表、一只电压表；
26		G143：仪表实验挂箱二	单相漏电保护器及熔断器、单相电度表、三相电度表、日光灯、镇流器、启辉器
27	万能网孔板*
28	仪器	C01：智能直流电压/电流表*	智能三位半数显500V直流电压表、5A直流电流表，微处理器控制，自动切换量程，带通信功能，0.5级精度，超量程保护，可存贮、查询测量数据
29		C02：智能交流电压/电流/功率/功率因数表*	智能三位半数显500V交流电压表、5A交流电流表、1kW功率表及功率因数表，微处理器控制，自动切换量程，带通信功能，0.5级精度，超量程保护，可存贮、查询测量数据
30		逻辑测试仪*
31		双踪示波器*
32	其他	说明书
33	其他	实验导线

电工基础

1、基本电工仪表的使用与测量误差的计算

2、基尔霍夫定律的验证

3、电路元件伏安特性的测量

4、叠加原理的验证

5、电压源与电流源的等效变换

6、戴维南定理

7、双口网络测试

8、受控源VCVS、VCCS、CCVS、CCCS的研究

9、典型电信号的观察与测量

10、RC一阶电路的响应测试

11、R、L、C元件阻抗特性的测定

12、RC选频网络特性测试

13、互感电路观测

14、单相铁心变压器特性的测试

15、三相交流电路电压、电流的测量

16、三相电路功率的测量

17、单相电度表的校验

18、功率因数及相序的测量

19、负阻抗变换器

20、回转器

21、电流表的扩程

22、电压表的扩程

23、电阻的串并联电路

24、电流互感器

25、R、L、C串联谐振电路的研究

26、二阶动态电路响应的研究

模拟部分

1、常用电子仪器的使用

2、二极管的简单测试

3、晶体三极管输入输出特性实验

4、单级放大电路

5、两级放大电路

6、负反馈放大电路

7、射极跟随器

8、差动放大电路

9、场效应管放大器

10、RC正弦波振荡电路

11、LC振荡器及选频放大器

12、集成运放的基本参数测试

13、集成运放比例求和运算电路

14、集成运放的积分、微分电路

15、集成运放的电压比较器电路

16、集成功率放大器

17、集成稳压器

数电部分

1、晶体管开关特性、限幅器与钳位器

2、TTL集成逻辑门的逻辑功能与参数测试

3、TTL集成逻辑电路的连接和驱动

4、组合逻辑电路的设计与测试

5、编码器及其应用

6、译码器及其应用

7、数据选择器及其应用

8、RS触发器及其应用

9、JK触发器及其应用

10、D触发器及其应用

11、计数器及其应用

12、移位寄存器及其应用

13、使用门电路产生脉冲信号

14、单稳态触发器与施密特触发器

15、555时基电路及其应用

电力拖动

1、电工技能训练：电工工具的使用方法

2、接触器点动控制

3、接触器自锁控制

4、具有过载保护的正转控制

5、接触器联锁的正反转控制

6、按钮联锁的正反转控制

7、双重联锁的正反转控制

8、接触器星形三角形控制

9、时间继电器星形三角形控制

10、QX3-13型自动星形三角形控制

11、直接起动及能耗制动控制

12、铣床主轴与进给电动机的控制

13、C620型车床电气控制

14、电动机反接制动控制电路

15、电动葫芦电气控制

16、手动星形三角形控制

17、串联电阻降压起动控制

18、闸刀开关正转控制、倒顺开关控制

19、工作台自动往返电气控制

仪表照明（SL-117B增配部分）

1、插座和一个开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）

2、两个双联开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）

3、三个开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）

4、日光灯线路的接线

5、声控开关控制白炽灯电路的接线

6、触摸延时开关控制白炽灯电路的接线

7、人体感应开关控制白炽灯电路的接线

8、单相电度表直接接线电路

9、单相电度表经电流互感器的接线电路

10、电压表、电流表接线电路

11、万能转换开关的电压表测量三相电压接线

12、一只电流互感器用于单相回路的控制电路接线

13、三只电流互感器接成星形接线电路

14、三只电流互感器接成三角形接线电路

15、三相四线有功电度表的接线电路

16、三相四线有功电度表经电流互感器的接线电路
