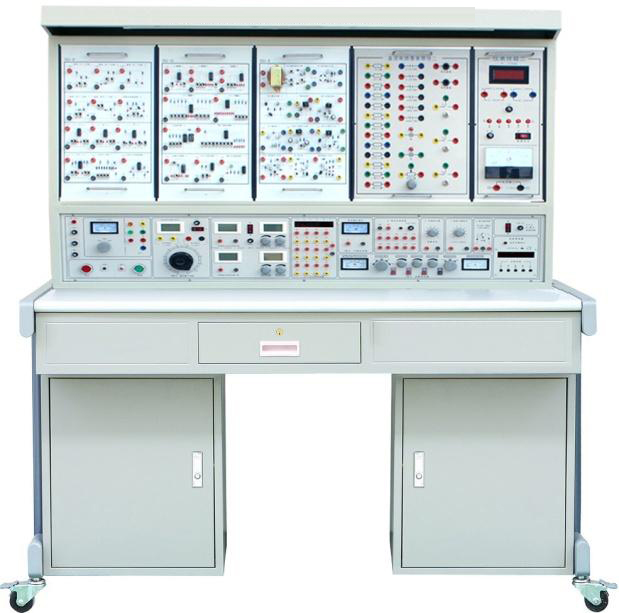

JDK-DZCGQ电子技术及传感器综合实训装置



本装置是上海硕博科教设备有限公司根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的要求，按照职业教育的教学和实训要求而研发的综合实训考核装置，装置综合性强，实训内容丰富。适用高职、中职、中专、职校“数字电子技术”“模拟电子技术”“ 传感器与检测技术”等课程的实训大纲要求，其是学校新建或扩建实训室，迅速开设实训课程的理想设备。



一、技术性能



1、输入电源：三相四线～220V±10%  50Hz



2、温度：-10℃～+40℃，相对湿度＜85%（25℃）



3、装置容量：＜0.5KVA



4、重量：120Kg



5、外形尺寸：1400mm×700mm×1500mm



二、实训装置基本配置及功能



本实训台主要由实训屏、实训挂箱、实训桌等组成。



（一）实训屏



    实训屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训挂箱提供直流电源、函数信号发生器、测试仪表及实训器件等。



1、电源部分：电源输入时信号灯亮，开启单相漏电开关,实训台开始工作。



1.1交流电源



1.1.1提供低压交流电源：0V、6V、10V、14V插头各一路及中心插头17V两路。



1.1.2提供0-240V连续可调交流电源，经整流环节同时可得0-250V直流电源，有表指示。



1.2、直流电源：



1.2.1四路固定直流电源：±12V、±5V，每路均有短路、过载保护功能。



1.2.2二路互相独立的0-30V连续可调恒流稳压电源，内置式继电器自动换档，多圈电位器连续调节，输出电流2A，具有预设限流和保护功能，自动恢复功能。将两路0-30V电源通过适当的连接，可得到输出0～±30V连续可调或0-60V连续可调电源。



2、函数信号发生器：输出正弦波、矩形波、三角波



2.1频率范围：5Hz-550KHz，含五个频段。



2.2频率指示：由Hz表直接读出。



2.3电压输出范围：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz



三级衰减：0db，20db，40db，具有连续细调



矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度连续可调



三角波：5Hz-250KHz＞1V



3、连续计数脉冲：输出频率0.5-300KHz。



4、单次脉冲：每次可输出一对正负脉冲。



5、音频功率放大器：输入音频电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。



6、七段译码器：6组七段译码器及对应译码显示数码管。



7、逻辑电平显示：8位LED显示



8、逻辑电平开关：8位开关电平输出



9、智能数显直流数字电压表1只：采用ICL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动量程，测量范围：0-500V。测量精度为1级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。



10、智能数显直流数字电流表1只：采用ECL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动量程，测量范围：0-5000mA。。测量精度为1级。具有数据存储与查询功能。具有超量程报警、指示等功能。



（二）实训挂箱



DZJ-01 三极管放大电路



DZJ-02 场效应管及负反馈放大电路（一）



DZJ-03 场效应管及负反馈放大电路（二）



DZJ-04 震荡电路



DZJ-05 差动放大器和功率放大器



DZJ-06三极管伏安特性与基本放大电路



DZJ-07集成运算放大器应用



DZJ-08 直流稳压电路电路



DZJ-09 三极管与门电路



DZJ-10 数字电路（一）



DZJ-11 数字电路（二）



DZJ-12 A/D、D/A及稳压电路



DZJ-13 综合应用
