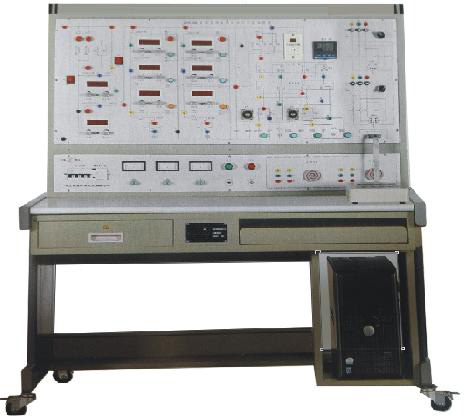

JD-RTE-8E热泵机组电气实训考核装置



一.概述



热泵机组电气实训考核装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级、高级）等实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统技术升级



装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工（高级）》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工（初级、中级、高级）》、《家用制冷设备原理与维修》



二.技术参数：



1.  输入电源：AC220V±5% 50Hz



2.  额定电流：5A



3.  环境温度：-5℃~40℃



4.  相对湿度：≤90%（25℃



5.  外型1200*700*1500



三.系统配置



1.电源控制部分

交流电源：提供控制屏工作所需的三相交流电源，可由电源总开关来控制。配有三只指针式交流电压表，通过切换开关可指示输入电网电压值。电源控制屏对整个实训台的供电系统进行控制，当漏电电流>30mA时，实训台整机断电，装置上设置有相应的电气测试点，高低压开关，低水温切断模拟保护器、控制回路器、定时器、时间继电器，温度控制器组成。



2.测量仪表



（1）交流电压表3只：测量范围0～380V,精度1.5级，用于监测电源电压。



（2）温度表6只：采用PT100传感器，可分别测量冷冻室温度、冷藏室温度、冷凝器进口及出口温度。



（3）电动机2只



3.电气控制考核板

面板上印有热泵机组电气控制原理图，并设有相应测试点，便于学生分析测量。



四.智能实训考核系统

1智能考核终端由240×128点阵蓝底背光液晶屏、PVC轻触键盘、单片机、存储器、网络接口等组成。可单机进行日历和时钟设置、考核时间设置、密码设置、故障设置，具有已设故和排故信息掉电不丢失、误排信息记录、考核时间倒计时显示、功能。智能考核上位机软件具有设备在线检测、试卷管理、考试管理、学生信息管理、教师信息管理、成绩管理等功能。



2智能考核系统具有网络通讯接口，多台设备可组成智能考核网络，其中一台计算机作为教师机进行故障设置和考核管理。

1）计算机可以监控1-126台家用电器智能考核台

2)已设置多个故障点。

3)具有发卷功能

4)具有收卷功能

5)具有单台和全部实验台清零功能

6)具有自动检测各家用电器考核台的通讯联机情况

7)可以生成学生个人成绩单

8)可以对学生考核情况进行统计、分析

9)设有进入系统密码，进入系统后能够修改密码

10)具有打印功能

11)具有答题次数限制功能



五.实训内容



热泵制冷系统的认识



热泵电气控制系统的运行实训



热泵制冷制冷系统工况调试及保护技术



热泵制冷电气故障的设置和检测实训
