JD-GPSX8住宅楼一户一表及办公楼给排水系统实训装置

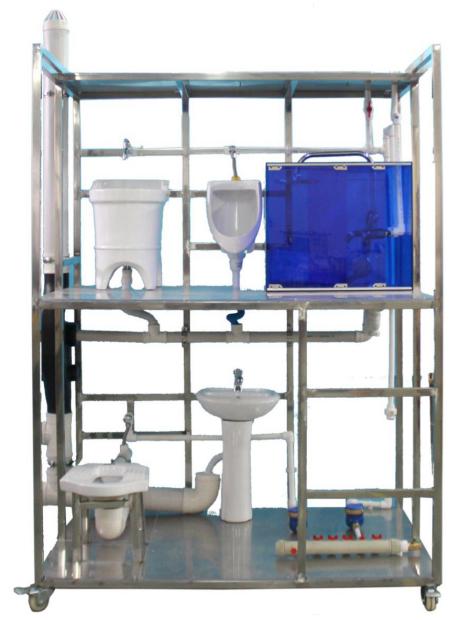

一、设备图片



二、系统概述



1、主要配置： 供水箱、回水箱、供水稳压泵、办公楼给水方式为普通给排水，给水入管入框架后立管至二层，在二层经水表后布水给拖布池、采用按钮自闭式冲水阀的挂式小便器和小便槽，排水接至本层排水横管后再入立管。



2、住宅楼给水方式为一户一表式，给水入管设水表井，上面设分水器，各分户管设置阀门和水表（按4户计），已接入两户，另两户由学生实训完成，一层立管4根，至二层立管3根，二层布水管以上为3根一层由左至右卫生器具分别为：附带存水弯自闭阀式冲水的蹲便器、存水弯的立式面盆、整体浴室（用透明板，附带淋浴头、地漏，有接至屋顶的透明太阳能管，并装有太阳能模型），按实际工程连接入排水横管后连入办公楼排水立管，再汇合集中排出。



三、功能特点：



1.整体式全真洁具和管路，透明地板，能看清隐蔽管路的全部结构和走向



2.设置带苏维托排水系统的排水主立管演示，能了解苏维托排水系统的组成、结构和原理



3.关键部位采用透明管路，能看清管路中水流的走向



4.展示了给排水系统中引入管、排出管、立管、横管、清扫口、检查口、水封的外观、结构、原理、安装部位和安装形式。



5.所有洁具和给排水设备都能全真演示



四、技术规格



1.外形尺寸：1500×1000×2400mm



2.框架材料：304不锈钢



3.地板材料：钢化玻璃



4.进水压力：0.05MPa～0.75MPa



5.安全保护：具有漏电自动保护装置和接地保护
