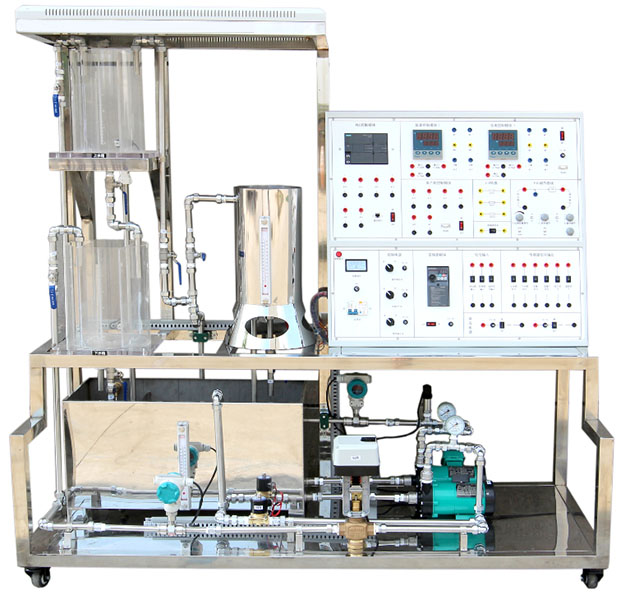

JDPCS-1C型过程控制实验装置



一、概述



1、过程控制综合实验装置（Process Control System，简称PCS），是模仿现代工业生产过程中常见的物理量，诸如温度、压力、流量、液位等参数，对其进行测量、控制，分析过程参数变化特性，研究过程控制规律(如PID控制)的教学实验设备，过程控制综合实验装置选用智能化的工业用仪器仪表，接近工业实际，使用安全，运行稳定，维护简单，性价比优越。本装置集合多种控制方式，再现实际工业现场使用的控制手段，采用声光报警系统，并提供用户更友好的二次开发接口。



2、可满足"自动调节原理"，"过程控制"，"控制仪表"，"自动检测技术与传感器","计算机"及相关课程的教学实验需求；



3、可作为有关企业技术人员、仪表操作人员、系统运行监控人员的实习、培训实验设备。



二、产品结构与特点：



1、分体式设计，模块化组装式结构，可以根据不同的需要选择、PLC控制，仪表控制,模拟PID控制,单片机和计算机控制组成不同的控制系统。含有常规水箱检测控制装置、锅炉加热装置。



2、二水箱配置；双路供水系统。



3、实验柜完全敞开设计，内部器件全部可视，有利直观教学和维护。



4、人性化设计，配有储水箱，进排水自控装置，减轻实验人员劳动强度。为实验文明操作提供条件。



5、装置的仪表、部件均选用现代化技术工业级产品，智能化程度高。精度好，规格多样。有利直观教学和拓宽学生工业现场知识。为以后走上社会打好结实基础。



6、安全度高，系统配有漏电保护，带保护套的专用实验电源连线，及温控箱防止无水加温自动控制等，力求保护人身、设备安全。



7、开放度好，在教师指导下，学生可观察、可自己动手参与操作、可自行编程进行验证、可根据记录的实时曲线进行理论分析等。



8、锅炉加热程控保护系统：



（1）加热电路加有保险管进行过载保护，并具有防干烧保护功能；



（2）锅炉加热内胆加由水位液位保护装置，水位不达到一定的高度，控制系统不能控制可控硅调压器工作。



★9、实验室安全管理系统软件（正版软件，投标文件中提供著作权证书原件和现场演示）



1）该系统集成无线远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。



2）在WiFi连接状态，教师通过手机APP，可实时高速读取实训台的电流、电压值、功率因数等参数；实时显示设备使用功率和历史曲线，实时监控设备的运行状态、故障预警和异常报警



3）可设置实验台保护电压和电流，当输入电压或者电流超过保护电压值或者保护电流值自动切断实验台电源保护设备，并推送信息到教师控制端。



10、电源启停控制方式；采用启停按钮控制接触器来控制电源的启停。



11、漏电保护装置及安全性和安全承诺：



（1）各种电源及各种仪表具有可靠的保护功能



（2）各种电源及各种仪表的强电采用开关控制，学生不自行接线，不存在强弱电混插的问题。



三、系统技术参数:



1.工作电源：单相三线 220V±5% 50Hz；



2.整机容量：<5KVA



3.控制信号：电压0～5V；电流4～20MA;



4.外形尺寸：1720mm×730mm×1600mm



5.上位计算机组态软件



6.可以同时对三个参数进行采集，比如，一组测流量，一组测温度，一组测压力；



7.重量：实验台+实验架，约重250Kg
