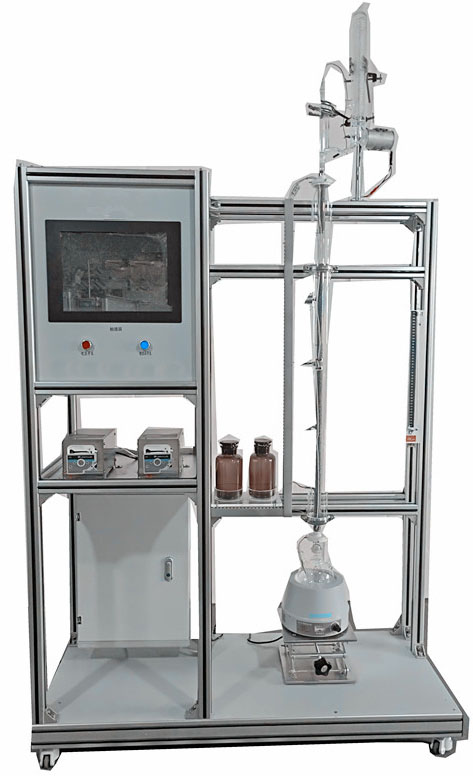

JDHG-GY9特殊精馏塔实验装置



技术指标



说             明



装置功能



1、熟悉精馏单元操作过程的设备与流程。



2、学习精馏塔效率的测定方法，适用于常压、加压和减压精馏等特殊精馏。



3、全触摸集成化控制，高稳定数据传输，硬件加密。



4、装置可实现移动终端扫码，获取装置三维工艺视频介绍。



主要配置



玻璃精馏塔、保温塔、冷凝器、玻璃塔釜、加热器、U型压力计、流量计、温度传感器、真空系统、中央处理器、触摸屏、高品质铝合金型材框架。



公用设施



水：装置需冷却水，自带和自来水管相连的接口。自来水通过装置接口进入塔顶的冷凝器后排出。



液：装置自带玻璃高位槽。实验时经流量计进入精馏塔釜。



电：电压AC220V，功率2KW，标准单相三线制。



技术参数



1、精馏塔塔径φ20mm，塔高1200mm,材质为玻璃塔结构，塔内填装316L不锈钢φ3mmθ网环型填料。塔釜为三口烧瓶，带导电膜保温，保温段加热功率上下两段各300W；塔釜容积：500ml。



2、塔釜加热：塔釜置于500W电热包中。集成控制。



3、液体流量计范围：1.6-16ml/min。



4、塔顶冷凝液体的回流采用摆动式回流比控制器操作。此控制系统由塔头上摆锤、电磁铁圈、回流比计数器等组成，回流比控制范围：99：1-1：99。



5、温度传感器：Pt100，显示分度0.1℃。



6、中央处理器：执行速度0.64μs，内存容量16K，内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议；功能：数据处理运算。



7、模拟量模块：高达16位分辨率，总和精度±0.5%，内建RS485通讯模式。



8、温度模块：分辨率0.1℃，精度0.5%，内建RS485通讯模式。



9、采用一体机平板触摸电脑，全程数字化触摸屏控制操作。HMI：投射式触控技术，5000万次触摸点，内存4G，功能：中央处理器数据显示控制。



10、额定电压：220V，总功率：1.5kW。



11、外形尺寸：1300×500×2200mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。



12、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。



13、配数据采集软件一套，在线工业组态软件一套。
