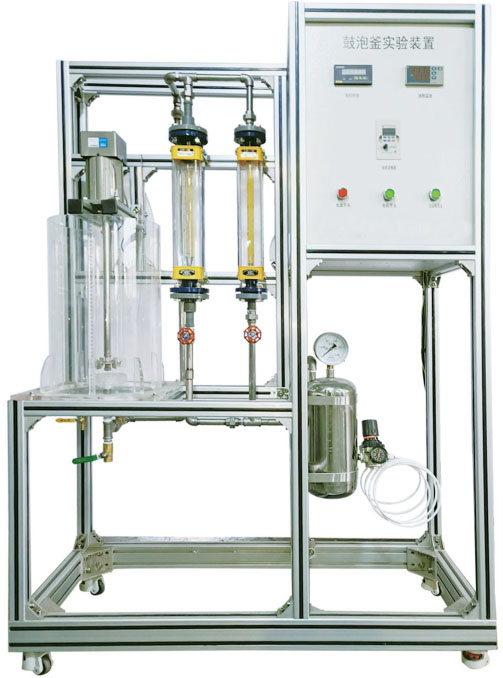

JDHG-GY12搅拌鼓泡釜中气液两相流动特性实验装置
技术指标
说 明
装置功能
1、了解搅拌鼓泡釜的结构。
2、观察鼓泡釜中气液两相流动状况和分散特性。
3、通过改变进气量和搅拌速度，测定含气率来表征传质状况的变化。
4、可实现移动终端扫装置上和说明书上二维码，能够获取装置教学视频介绍。该视频是本实验装置的教学视频，学生可课前预习或者进入实验室后观看装置操作流程及注意事项。
主要配置
鼓泡釜、空压机、流量计、搅拌器、气体分布器、调速电机、变频器、空气缓冲罐、气体调压阀、数字显示仪表、高品质铝合金型材框架。
公用设施
水：连接自来水接入。
电：电压AC220V，功率1KW，标准单相三线制。
技术参数
1、鼓泡釜：有机玻璃制成，直径300mm，容积20L。
2、搅拌桨采用六叶直叶式涡轮桨，其直径与釜之比为3：1。
3、桨下设有圆形气体分布器，气体分布器上均匀分布直径为1mm的小孔。
4、搅拌电机：功率120W，转速1300r/min。
5、电机调速：变频控制。
6、气体流量计：转子流量计：60-600L/h 和0.4-4.0m3/h。
7、无油静音空压机：功率750W，排气量36 L/min，工作压力0.7MPa。
8、温度传感器：Pt100，显示分度0.1℃。
9、电器：接触器、开关、漏电保护空气开关。
10、304不锈钢管路、管件及阀门。
11、304不锈钢仪表柜：内外双面喷塑。
12、外形尺寸：1200×500×1700mm，外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。
13、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
