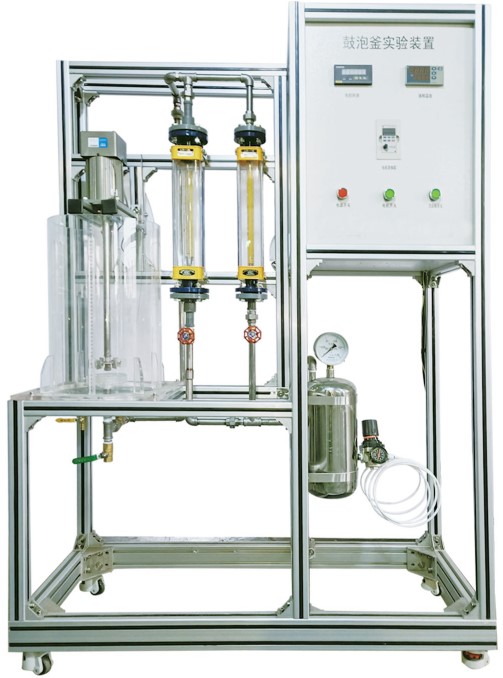

JDHG-GY13鼓泡反应器中气泡表面积及气含量测定实验装置
技术指标
说 明
装置功能
1、掌握静压法测定气含率的原理与方法。
2、掌握气液鼓泡反应器的操作方法。
3、了解气液比表面积的确定方法。
4、可实现移动终端扫装置上和说明书上二维码，能够获取装置教学视频介绍。该视频是本实验装置的教学视频，学生可课前预习或者进入实验室后观看装置操作流程及注意事项。
主要配置
有机玻璃反应器、转子流量计、气体分布器、阀门、压差计、空压机、空气缓冲罐、气体调压阀、高品质铝合金型材框架。
公用设施
水：装置自带水箱，连接自来水。实验时由水箱循环泵送入系统，循环使用。
电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
气：空气来自空压机（自带气源）
实验物料：自来水-空气
技术参数
1、环境温度：5℃～40℃，配电：220V/500W。
2、反应器：Φ150×1600mm，底部设有圆形气体分布器。透明有机玻璃材质。
3、水泵：流量1m3/h，扬程15m,功率370W。
4、水箱：80L，透明有机玻璃材质。
5、管路：透明，壁厚≥2.0mm，透明可视材质。
6、溶气罐：304不锈钢材质，工作压力0.2-0.3 MPa。
7、转子流量计：液体16-160L/h，气体0.25-2.5m3/h。
8、无油静音空压机：功率750W，排气量36 L/min，工作压力0.7MPa。
9、电器：接触器、开关、漏电保护空气开关。
10、测压管，透明有机玻璃材质，数量4组。
11、304不锈钢仪表柜：内外双面喷塑。
12、外形尺寸：1500×550×1900mm，外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。
13、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
