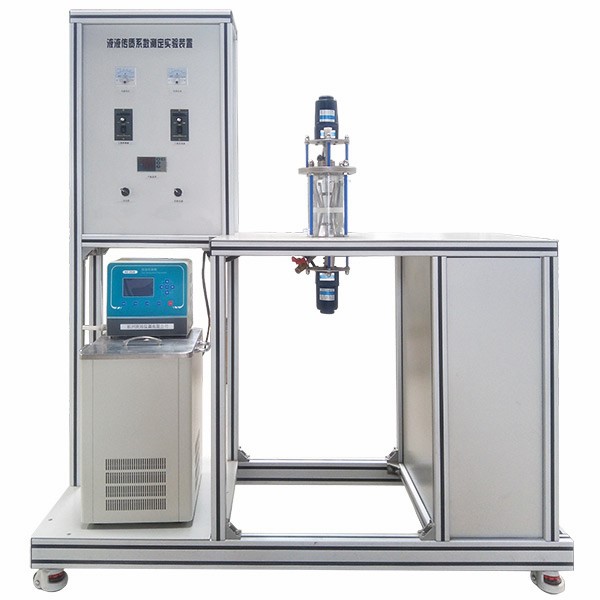

JDHG-GY28液液传质系数测定实验装置
技术指标
说 明
装置功能
1、了解实验设备的结构和特点，掌握用刘易斯池测定液液传质系数的方法。
2、 学习流动状况、物系性质对液液传质的影响。
3、测定 Co、Cw 对 t 的关系曲线图。
4、计算传质系数 Kw、Ko。
5、讨论搅拌速度与传质系数的关系。
6、可实现移动终端扫装置上和说明书上二维码，能够获取装置教学视频介绍。该视频是本实验装置的教学视频，学生可课前预习或者进入实验室后观看装置操作流程及注意事项。
主要配置
玻璃刘易斯池、数显转速表、直流电动机、超级恒温水浴、分液漏斗、升降台、搅拌装置、温控仪表、高品质铝合金型材框架。
公用设施
电：电压AC220V，功率1.5KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
实验物料：水--醋酸--醋酸乙酯
技术参数
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：电压：220V；电流：15A。
2、玻璃刘易斯池容积：900ml，玻璃留易斯池内径×高度：0.1×0.12m； 聚四氟乙烯界面环，孔径 3.8cm2。 釜底部安装升降台可以升级调节高度。
3、搅拌装置：转速0～500转/分。搅拌速度无级调速。
4、恒温水浴：0--100℃，控温精度 0.5℃；温度计：Pt100。
5、管路、管件及阀门均为304不锈钢。
6、仪表柜为304不锈钢内外喷塑。
7、正泰电器：接触器、开关、漏电保护空气开关。
8、外形尺寸：1400×550×1700mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。
9、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
