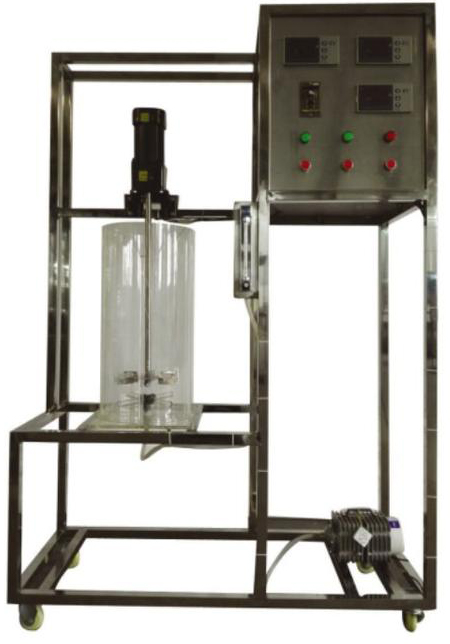

JDHG-YL26搅拌器性能测定实验装置
分 项
说 明
装置功能
1、掌握搅拌功率曲线的测定方法。
2、了解影响搅拌功率的因素及其关联方法。
3、用羧甲基纤维素纳（CMC）水溶液，测定液—液相搅拌功率曲线。
4、用 CMC 水溶液和空气，测定气—液相搅拌功率曲线。
设计参数
空气流量： 0~160 L/h。
搅拌电压：0—200V、转速: 100--500 r/min。
操作压力：常压操作。温度：常温。
公用设施
水：无。
电：电压AC220V，功率1.5KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
气：空气来自压缩机（自带气源）。
实验物料：羧甲基纤维素纳（CMC），外配设备：黏度仪（用户自配）。
主要设备
1、有机玻璃搅拌釜：内径φ288mm，釜内装有四块挡板，搅拌桨采用六叶直叶式涡轮桨，桨下设有圆形气体分布器。
2、搅拌电机：功率: 140W 转速:1400 r/min。
3、电压表：AI501 宇电数字显示仪。
4、电流表：AI501 宇电数字显示仪。
5、数字温度计：AI501宇电数字温度显示仪。
6、数字转速表： 0-2000r/min，带调速器。
7、LZB-10 气体转子流量计：流量范围 60～600L/h。
8、空气压缩机，功率：750W，带不锈钢气体分布器。
9、电器：接触器、开关、漏电保护空气开关。
10、304不锈钢管路、管件及阀门。
11、仪表柜：测控、电器设备在实验架上。
12、外形尺寸：1300×550×1800mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。
13、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，包含安全警示标识，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
