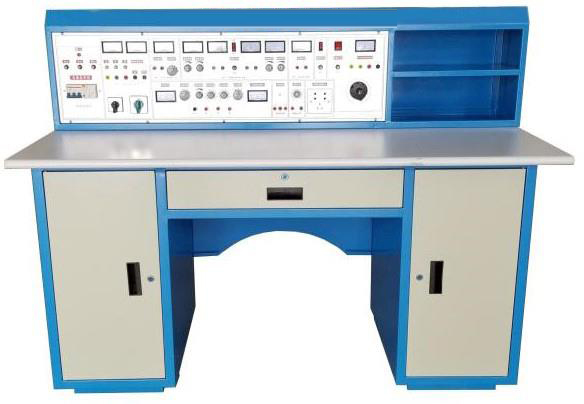

JDBK-535C电工、模电、数电综合实验台
（一）、产品的特点:
电工、模电、数电综合实验台具有较完善的安全保护措施，较齐全的功能。实验操作桌中央配有通用电路插扳，电路板由进口ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表面布有九孔成一组相互联通的插孔，创新实验元件模块在其上任意拼插成实验电路。实验元件制成透明创新模块，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、更换元件拆装方便。元器件放置在实验操作桌下边左右柜内，实验时取存方便，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
（二）、适用范围:
适用于高等院校及要求较高的中专、技校、职业学校，可完成电工学、电工原理、电路分析、模拟电子技术、数字电路等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。
（三）、实验台和实验操作桌结构及功能:
1、实验台构成与性能:
1.1.电源及参数
★ 1.1.1输入电源:三相四线电源，输入时指示灯亮，无线控制。
1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:单、三相可调交流电源，提供三相0～430V连续可调的交流电源，同时可得至0～240V单相可调电源(配有一台1.5KVA的三相自耦调压器，配有三只指针式交流电压表，指示调压器输出电压)。
B组:低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。
C组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。
E组:单相交流市电输出，供用户自备设备使用。
★1.2功率函数信号发生器/频率计：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
正弦波输出幅度
≥10V
输出阻抗
50Ω
失真度
<1%（0.1HZ-- 1KHz）
频率范围
0.1HZ～3MHz，采用键盘直接输入数字设定频率
输出幅度
电位器调节，正弦波输出具有20db,40db衰减
方波占空比
可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
频率计最高测量范围
100MHz，自动换档
1.3单次脉冲:每次可输出一对正负脉冲。
1.4音频功率放大器：输入音频 电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
1.5七段译码器：3组七段译码器及对应译码显示数码管。
1.6外测交直流二用电流表:精度0.5级,三位半数字式显示，测量范围:0～1000mA
1.7外测交直流二用电压表:精度0.5级,三位半数字式显示，测量范围:0～99.9V。
★1.8智能功率、功率因数表：
1）功率测量精度1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。
2)2.7寸TFT液晶屏显示有功功率、功率因数、电压、电流、负载类型，具有超量程提示功能。
3)负载类型：L、R、C。
4)测量精度：±0.5%+2。
5)抽样率：5次/秒
6)工作温度范围：-20℃～+50℃。
7)上位机具有实时监视及关断功能。
8)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
（四）、设备的构成、配备及实验项目:
1、实验桌铁质双层亚光喷塑结构，桌子中间是抽屉，放置常用工具，桌子下部左右是元件储存柜，放置实验元器件。1台学生实验桌，一台两座，桌子外形尺寸：160×70×80cm。桌中央配置通用九孔电路板(尺寸：35×90cm )，根据电工实验电路在其上任意拼插元件盒成实验电路，元件盒盒体透明直观，内装元件一目了然，盒盖印有永不褪色元件符号，盒盖与盒体结合采用较科学的压卡式结构，维修拆装方便。每张台桌配有一粒胶皮板，保护通用底板与桌面（如需在桌上放置电动机、焊接等）。
2、学生机头铁质双层亚光喷塑结构，后开门，便于维护，右边是仪器存放格。学生实验桌配1台。
3、电工实验创新透明摸块一套
4、电子电路实验板：
MD01号板 晶体管基本放大电路 此板中包含的电路有：
供电电路：
1、+12V，1A，带自恢复保护电路。
2、-12V，1A，带自恢复保护电路。
3、带电源滤波、工作指示等
晶体管共射极放大电路：
1、输入、输出电容可插拔式开放型设计。
2、偏置电阻、射极电阻、负载电阻可插拔式开放型设计。
3、留有电源输入端子孔，带有防反接功能。
4、电源支路带有功能开关，方便支路电阻测量。
晶体管共集电极放大电路：
1、偏置电阻、负载电阻可插拔式开放型设计。
2、留有电源输入端子孔，带有防反接功能。
3、电源支路带有功能开关，方便支路电阻测量。
场效应管共源级放大电路：
1、负载电阻可插拔式开放型设计。
2、留有电源输入端子孔，带有防反接功能。
3、弓形针、圆孔针配套使用，方便学生操作和实验。
MD02号板 晶体管基本放大电路 此板中包含的电路有：
供电电路：
1、+12V，1A，带自恢复保护电路。
2、-12V，1A，带自恢复保护电路。
3、带电源滤波、工作指示等
晶体管两级负反馈放大电路：
1、输入、输出电容可插拔式开放型设计。
2、偏置电阻、射极电阻、负载电阻可插拔式开放型设计。
3、留有电源输入端子孔，带有防反接功能。
4、电源支路带有功能开关，方便支路电阻测量。
晶体管共集电极放大电路：
1、偏置电阻、负载电阻可插拔式开放型设计。
2、输入、输出电容可插拔式开放型设计。
3、留有电源输入端子孔，带有防反接功能。
4、反馈回路带通断功能。
5、电源支路带有功能开关，方便支路电阻测量。
MD03号板 晶体管基本放大电路 此板中包含的电路有：
供电电路：
1、+12V，1A，带自恢复保护电路。
2、-12V，1A，带自恢复保护电路。
3、带电源滤波、工作指示等
差分放大器电路：
1、输入回路、负载回路可插拔式开放型设计。
2、进口多圈精密可调电阻。
3、留有电源输入端子孔，带有防反接功能。
4、电源支路带有功能开关，方便支路电阻测量
OTL分立件功率放大器电路：
1、可调电位器可插拔，易于更换。
2、支路测试点设置合理，便于测量。
3、留有电源输入端子孔，带有防反接功能。
4、电源支路带有功能开关，方便支路电阻测量
OTL集成功率放大器电路：
1、可调电位器可插拔，易于更换。
2、支路测试点设置合理，便于测量。
3、留有电源输入端子孔，带有防反接功能。
4、电源支路带有功能开关，方便支路电阻测量
喇叭音响电路：
1、8欧外置喇叭。
2、输入、输出回路开放。
MD04号板 集成运算放大器电路 此板中包含的电路有：
供电电路：
1、+12V，1A，带自恢复保护电路。
2、-12V，1A，带自恢复保护电路。
3、带电源滤波、工作指示等
积分/微分、指数/对数运算电路：
1、输入回路、反馈回路可插拔式开放型设计。
2、留有电源输入端子孔，带有防反接功能。
3、电路由学生自行设计完成。
比例放大、加减法、比较器运算电路：
1、输入回路、反馈回路可插拔式开放型设计。
2、留有电源输入端子孔，带有防反接功能。
3、电路由学生自行设计完成。
带阻有源滤波器电路：
1、电路参数开放，由学生自行设计，并由器件库中选取。
2、支路测试点设置合理，便于测量。
3、留有电源输入端子孔，带有防反接功能。
低通、高通、带通有源滤波器电路：
1、电路参数开放，由学生自行设计，并由器件库中选取。
2、支路测试点设置合理，便于测量。
3、留有电源输入端子孔，带有防反接功能。
RC振荡器电路
1、电路参数开放，由学生自行设计，并由器件库中选取。
2、支路测试点设置合理，便于测量。
3、留有电源输入端子孔，带有防反接功能。
可调直流电平输出电路：
1、两路输出。
2、-8V至+8V连续可调。
MD05号板 数字电路 此板中包含的电路有：
供电电路：
1、+12V，1A，带自恢复保护电路。
2、-12V，1A，带自恢复保护电路。
3、带电源滤波、工作指示等
信号源电路：
1、方波1HZ 幅度5V；方波10HZ幅度5V；方波1KHZ幅度5V。
2、方波10HZ至10KHZ连续可调，幅度5V。
3、正向单脉冲输出、反向单脉冲输出。
三太逻辑笔电路：
1、输入-高电平
2、输入-高阻态
3、输入-低电平
芯片座电路;
1、14芯锁紧芯片座6个。
2、芯片座引脚与铆孔一一对应引出。
数码管BCD译码驱动电路：
数码管共阴极驱动电路：
LED二极管驱动电路：
电平状态输出电路：
MD06号板 元件库板 此板中包含的元件有：
电容元件
电阻元件
可调电容（双联可调电容、小瓷片可调电容）
可调电阻
电感元件
MD07号板 CPLD（EPM570）可编程数字逻辑电路单元
