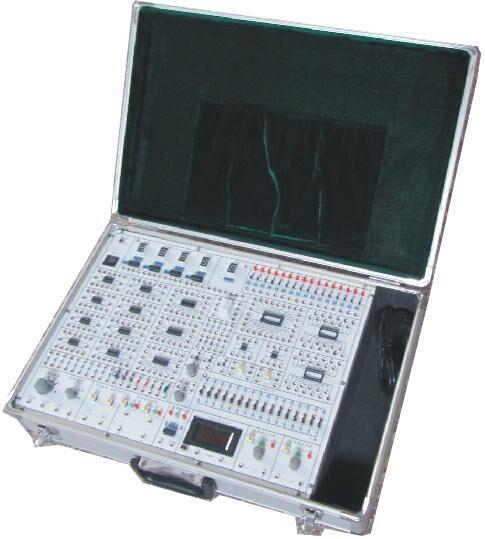

JD-XW14型数字电路实验箱

       "SB-XW14型数字电路实验箱"是"数字电路"、"脉冲电路"以及课程设计的基本教学仪器，同时也是产品开发及科研的基本工具之一。该产品在设计时充分考虑实验需要，并吸收了同类产品的优点，设计精良，性能稳定可靠。



一、技术参数

  1、工作电源：单相交流220V±5% 50HZ

　　2、外形尺寸：580mm×400mm×150mm

　　3、整机功耗：<60W

　　4、环境温度：-5℃～40℃

　　5、相对湿度：≤85%（25℃）

二、主要设置及性能特点

1、实验板

　　　　（1）母板采用2mm厚印制线路板制成，正面印有连线、字符等，反面是相应的印刷线路及有关元器件等。

　　　　（2）母板上设有若干个高可靠的圆脚集成块插座（8P、14P、16P、20P、28P）。母板上固定器件有电位器、电容器、按钮开关以及晶振等。还设有400多个高可靠锁紧式防转叠插座（与集成块插座、镀银长紫铜管及固定器件等已内部连好）作为实验连接点、测试点，实验接线时，只要拿锁紧插头线相互连接即可。

　　　　（3）母板设计合理，接触可靠，实验灵活方便。彻底解决了长期使用接触不良等问题。

　　2、直流电源 提供双+5V/0.5A和双0～30V/0.5A的稳压电源四路,均有短路保护自动恢复功能,均具有短路报警指示功能。`

　　3、脉冲信号源 提供正、负输出单次脉冲一组和一组频率1KHZ、10KHZ、100KHZ、500HZK附近连续可调的方波脉冲源，通过频率细调电位器对输出频率进行细调。

　　4、三态逻辑测试笔 高电平为红色发光管亮，低电平为绿色发光管亮，高阻态或电平处于不高不低的电平值时黄色发光管亮。

　　5、电平指示 16位红色LED

　　6、逻辑开关 16位红色LED

　　7、数字显示 四位七段LED数码显示

8、实验用配件：线路板上配有继电器、二极管、三极管、电阻、电位器、电容、数字直流电流表等常规元件多只。

　　9、保护箱 高强度ABS工程塑料保护箱，外形尺寸为：

　　　 580mmX400mmX150mm有把手等，造形美观大方。

　　10、备有实验连接线和实验指导书等。

11、配有完成84个实验项目所需的集成块。

三、实验项目：

提供编有84个实验项目的详细实验指导书，具有相当的深度和广度，各级各类学校可根据自已的教学需要进行精选，还可以结合自已的要求进行改写、扩充及开发其他新的实验项目。

1．二极管与门

2．二极管或门

3．三极管非门

4．TTL与非门电压传输特性

5．TTL与非门输入伏安特性

6．TTL与非门输入端负载特性

7．TTL与非门输出特性

8．TTL与非门作为受控传输门电路

9．TTL或非门电路

10．TTL异或门电路

11．TTL三态门电路

12．TTL集电极开路输出门电路（0C门）

13．CMOS双向模拟开关

14．TTL与CMOS电路的连接电路

15．组合逻辑电路的分析方法

16．门电路逻辑符号的等效变换

17．组合逻辑电路的设计方法

18．三位二进制（8线-3线）编码器

19．三位二进制编码器的扩展使用

20．三位二进制（8线-3线）译码器

21．二位二进制译码器

22．四位二进制译码器

23．用两个二 -四译码器组成一个三-八译码器

24．用两个三 -八译码器组成一个四-十六译码器

25．七段显示译码器电路

26．双四选一数据选择器

27．四2选一数据选择器

28．数据选择器的扩展应用

29．用74LS138组成八路数据分配器

30．一位二进制数值比较器

31．四位数值比较器

32．八位数值比较器

33．半加器电路

34．全加器电路

35．四位全加器

36．用与非门组成的基本RS触发器

37．用或非门组成的基本RS触发器

38．同步RS触发器

39．D触发器

40．JK触发器

41．主从JK触发器

42．维持阻塞D触发器

43．具有时间差的边沿JK触发器

44．JK触发器转换为T、T'触发器

45．JK触发器转换为D触发器

46．D触发器转换为T、T'触发器

47．D触发器转换为JK触发器

48．集成带清除端的锁存器

49．集成带使能端的锁存器

50．集成三态输出锁存器

51．集成数码寄存器

52．单向串行输入/并行输出移位寄存器

53．单向并行输入/串行输出寄存器

54．集成74LS194四位双向移位寄存器

55．用两只四位双向移位寄存器组成八位双向移位寄存器

56．异步二进制加法计数器

57．异步二进制减法器

58．异步十进制加法计数器

59．异步五进制加法计数器

60．同步二进制加法计数器

61．同步十进制加法计数器

62．集成74LS161四位二进制加法计数器

63．集成74LS161同步二进制加法计数器的级联电路

64．集成74LS160同步十进制加法计数器

65．集成74LS192十进制加/减法可逆计数器

66．集成74LS192十进制加/减法可逆计数器的级联电路

67．集成74LS290二-五-十进制计数器

68．集成74LS290的应用

69．顺序脉冲发生器

70．集成顺序脉冲发生器

71．逻辑门电路构成单稳态触发器

72．用非门组成的多谐振荡器

73．占空比和频率可调的多谐振荡器

74．施密特触发器

75．用NE555组成施密特触发器

76．用NE555组成单稳态触发器

77．用NE555组成多谐振荡器

78．用NE555组成占空比可调的多谐振荡器

79．D/A数模转换

80．A/D模数转换

81．EPROM的应用

82．缓冲器及BUS总线收发器

83．算逻辑功能发生器

84．寄存器堆74LS670的应用
