JD-GPⅡ型高频电子实验箱
实验箱采用主板加模块形式，自带函数信号发生器、音乐信号、语音信号、高频信号发生器、频率计等常用仪器。实验模块有单元验证实验模块、系统实验模块和二次开发实验模块三个部分。特别是二次开发模块采用元件库分布形式，便于学生动手设计使用。各模块除可单独进行测试外，还可将各模块相互连接组成无线发送和接收系统，进行无线传输系统实验和性能测试。

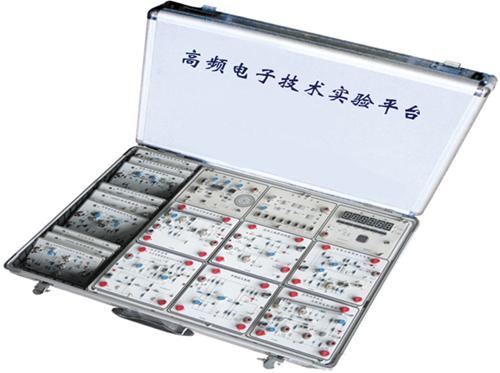

一、产品图片
二、产品配置清单
序号
分类
硬件名称
数量
说明
备注
1
硬
件
部
分
主
板
函数发生器（正弦波、三角波、方波；音乐信号；语音信号；功放）
5
加盖有机玻璃罩，对仪器进行防护
2
高频信号发生器
3
高频频率计
4
单调谐回路谐振放大器模块
5
独立实验板方便学生进行课程设计和毕业设计
5
双调谐回路谐振放大器模块
5
6
LC振荡器模块
5
7
晶体三极管混频器模块
5
8
中频放大器模块
5
9
集成乘法器幅度调制电路模块
5
10
集成乘法器幅度解调电路模块
5
11
晶体二极管检波器模块
5
12
高频功率放大与发射模块
5
13
变容二极管调频模块
5
14
电容耦合回路相位鉴频器模块
5
15
软件
部分
完整的PPT多媒体课件
1
仿真电路和实验箱电路相一致
16
单元实验原电路仿真课件（multisim版）
1
17
提供multisim10软件（美国Ni公司专业版）
1
18
实验指导书电子文档（Word）
1
19
实验指导书
20
三、技术指标
1、内置仪器的硬件指标
（1）函数发生器（低频信号源）
l 输出波形：正弦波，三角波，方波
l 输出频率范围：正弦波：300HZ～4KHZ；三角波：300HZ～4KHZ；方波：300HZ～4KHZ
l 输出幅度：10MVp-p～4Vp-p（连续可调）
l 音乐信号，话筒接口，音频功放、喇叭（可构成系统）
（2）高频信号源
l 输出波形：正弦波
l 频率范围：1.5MHZ～20MHZ（分为6个波段）
l 输出幅度：10MVp-p～2Vp-p（连续可调）
（3）频率计
测量频率范围：40MHZ。
2、实验模块及技术指标
（1）单调谐回路谐振放大器（谐振频率6.3MHZ）
（2）双调谐回路谐振放大器（谐振频率6.3MHZ）
（3）LC（LC频率9MHZ）
（4）晶体三极管混频器（本振输入8.8MHZ,载波6.3MHZ，输出2.5MHZ）
（5）中频放大器（放大2.5MHZ的中频信号）
（6）集成乘法器幅度调制电路（载波频率20MHZ以内，音频10KHZ以内）
（7）集成乘法器幅度解调电路（同步解调）
（8）晶体二极管检波器（包络检波，自动增益控制（AGC）电路）
（9）高频功率放大与发射实验（6.3MHZ发射，可进行发射极调幅，可观测欠压、临界、过压状态下的余弦脉冲波形）
（10）变容二极管调频（7.5MHZ中心频率）
（11）电容耦合回路相位鉴频器（7.5MHZ中心频率）
四、实验项目及内容要求
按实验模块开设相应的实验，非线性丙类功率放大电路实验，通过观察激励信号变化、负载变化和电源电压变化三种方法对工作状态的影响，清楚观测到正确的余弦脉冲变化波形。并能方便的记录变化量值；测试变容二极管的静态调制特性，观察调频波波形，观察调制信号振幅变化时对频偏的影响，清楚地观察到寄生调幅现象。
（1）小信号调谐放大电路实验（含单调谐和双调谐）
主要实验内容：测试单调谐与双调谐放大器的电压增益、通频带、选择性和动态范围。
（2）非线性丙类功率放大电路实验
主要实验内容：观察高频功率放大器丙类工作状态的现象，测试丙类功放的调谐特性、负载特性，观察激励信号变化、负载变化和电源电压对工作状态的影响，清楚观测到余弦脉冲变化波形。
（3）三点式振荡器实验（含LC振荡器）
主要实验内容：观察LC振荡器中静态工作点，反馈系数和负载对振荡器的影响，观测并比较LC振荡器
（5）中频放大器实验
主要实验内容：用点测法测出中频放大器的幅频特性，测试中放的电压增益，通频带和选择性。
（6）混频器实验（含三极管混频和集成乘法器混频）
主要实验内容：测量混频器输入，输出频率之间的关系，观察输入波形为调幅波时混频器的输出波形。
（7）幅度调制器实验（含集电极调幅和模拟乘法器调幅）
主要实验内容：模拟相乘法器的输入失调电压、直流调制特性测量，观察改变调幅时输出波形的变化并计算调幅。应用模拟乘法器MC1496实现全载波调幅、双边带调幅。
（8）包络检波和同步检波实验
主要实验内容：实现普通调幅波的解调，观察双边带调幅波的解调，观察对角线失真、负峰切割失真以及检波器不加高频滤波时的现象。
（9）变容二极管调频实验
主要实验内容：测试变容二极管的静态调制特性，观察调频波波形，观察调制信号振幅变化时对频偏的影响，观察寄生调幅现象。
（10）鉴频器实验（电容耦合回路相位鉴频器）
主要实验内容：了解电容耦合相位鉴频器的工作原理，测量鉴频特性曲线。
（11）调幅发射机联试实验
主要实验内容：将各所需模块连接成调幅发射机，测试各模块输入输出波形，并调整各模块可调元件，使发射机输出达最佳状态。
（12）调幅接收机联试实验
主要实验内容：将各所需模块连接成调幅接收机，测试各模块输入输出波形，并调整各模块可调元件，使接收机输出达最佳状态。
（13）发射与接收完整系统的联调实验
主要实验内容：将各模块构成一个完整的收发系统（可以是无线收发，也可以用电缆将收发连接，有四种连接方案），通过测试各部分波形，比较发射与接收波形，建立起完整的通信概念。
六、配套产品
（1）提供PPT教学课件
（2）提供Multisim仿真程序
（3）提供Multisim10仿真软件
