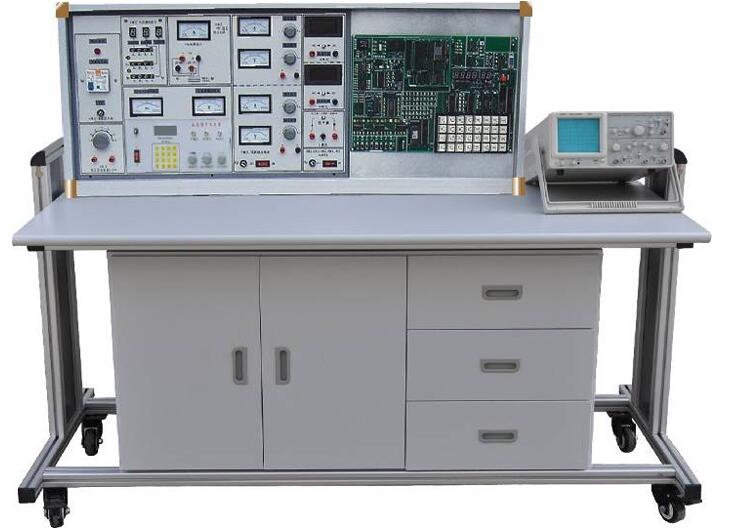

JDBK-535M模电、数电、EDA实验开发系统成套设备
本实验设备可完成数字电子技术、模拟电子技术和EDA实验，适合大、中专院校电子课程的实验和毕业设计。
一、产品特点：
1、该系统采用“主板（基本实验系统）+适配板（下载板）”的双板式结构，配置灵活，适配板可选配Altera、Lattice、Xilinx等多家国际著名的PLD公司大部分ISP或现场配置的CPLD/FPGA进行编程下载，包括可对不同工作电压CPLD/FPGA的编程，且在编程中无须做任何跳线切换即能自动识别主系统上的芯片，安全可靠，适合学生高密度的实验操作。
2、该系统提供良好的混合电压（MV）兼容功能，具备了5V、3.3V、2.5V、1.8V不同芯核电压的CPLD/FPGA器件编程下载和实验开发的全兼容功能。因此，用户可避免单5V的EDA实验系统过时淘汰之虑。
3、该系统可编程PLD器件与实验模块的连接全部采用自主连线，在PLD器件有限资源条件下，最大限度的连接上尽可能多的输入输出器件和实验模块。可完全满足从简单数字电路到复杂数字系统的设计实验。且PLD的I/O资源完全开放，也可借助该开发系统完成相关开发项目。
4、EDA实验开发系统上增加了我公司的专利产品“电子实验模拟演示装置”模块，通过它我们把一些复杂的实验系统诸如电梯控制系统、刀库控制系统软件化，即把这此实验系统做成软件动画的形式，然后用CPLD/FPGA器件编程来控制它们，以此来达到控制真实系统的效果。通过这个装置我们可以扩展十多个具有实际价值的实验，使学生的实验更接近于实际系统和项目的开发。
5、数电、模电创新实验透明模块盒体透明直观，内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观，盒盖与盒体采用压卡式结构、维修拆装方便，在桌面中央通用九孔电路板上任意拼插盒成实验电路，实验方便、快捷，动手能力强。
二、技术性能：
1、输入电压：交流220V±10% 50Hz
2、温度：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量：＜1KVA
4、外形尺寸：1600mm×700mm×1200mm
三、功能与结构：
（一）实验台部分:
1、电源
1.1电源输入:工作电压220V±5%(50Hz)，输入时指示灯亮。
1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:低压交流电压3-24V分七档可调，输出电流1.5A。
B组: 二组互相独立的0-30V直流稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流 2A，具有预设式限流保护功能。
C组:低压直流稳压电源，电压+5V，+14V。
D组:单相市电输出，供用户自备仪器使用。
2、功率输出函数发生器：
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计最高测量范围100MHz，自动换档。
3、七段译码器及对应译码显示数码管。
4、EDA实验系统硬件结构及配置：
4.1 可选适配卡资源（标配1032实验卡）
（1）1032实验卡：Lattice公司6000门CPLD器件，配下载电缆；
（2）EP1K30实验卡：Altera公司30000门FPGA器件，配下载电缆；
（3）EP1K100实验卡：Altera公司100000门FPGA器件，配下载电缆；
（4）EP1C6T144实验卡：Altera公司150000门FPGA/SOPC器件，带配置芯
片：EPCS4（4Mbits），配下载电缆。
（5）EP1C12TQ240实验卡：Altera公司300000门FPGA/SOPC器件，带配置芯
片：EPCS4（4Mbits），配下载电缆。
（6）PAC10实验实验卡：Lattice公司模拟EDA器件，配下载电缆。
（7）PAC20实验实验卡：Lattice公司模拟EDA器件，配下载电缆。
4．2 主板硬件资源
（1）主板可与多种下载板相适配；
（2）8位动态扫描显示电路；
（3）12位发光二极管显示电路；
（4）8位二档开关及其电平指示电路；
（5）8位按键开关电路；
（6）电子音响模块；
（7）16*16 LED点阵显示模块；
（8）128*64 LCD的液晶显示模块；
（9）A/D 0809转换器模块；
（10）D/A 0832转换器模块；
（11）时钟信号源：24MHZ、12MHZ、6MHZ、3MHZ、1.5MHZ、75OKHZ、65536HZ、32768HZ、16834HZ、8192HZ、4096HZ、1024HZ、256HZ、64HZ、16HZ、8HZ、4HZ、2HZ、1HZ、1/2HZ；
（12）MCS-51单片机扩展电路；
（13）一个四相步进电机；
（14）一个4*4小键盘；
（15）一个5V直流电机；
（16）配有存贮器EPROM27256；
（17）串行A/D转换TLC549；
（18）串行D/A转换TLC5620；
（19）一个RS232接口；
（20）一个VGA接口；
（21）一个PS/2（键盘、鼠标）接口；
（22）模拟可编程器件扩展模块（PAC10、PAC20、PAC80）；(选配)
（23）波形发生器电路
（24）电子实验模拟验示装置模块电路；
（25）可选配扩展高速A/D、D/A转换模块；（26）可选配扩展USB接口扩展模块；
5、单次脉冲：每拨一次钮子开关输出一对正负脉冲。
6、外测交直流二用电流表：精度0.5级，三位半数字式显示，测量范围：0－999mA。
7、外测交直流二用电压表：精度0.5级，三位半数字显示，测量范围：0－99V。
三、设备的构成、配备:
（一）构成与配备(以二十四座为例)
1、实验操作桌12张，一桌二座。操作桌桌面中央设置通用电路插扳（尺寸:35×90cm），电路板由进口ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表面布有九孔成一组相互联通的插孔，创新实验元件模块在其上任意拼插成实验电路。创新实验元件模块盒体透明直观，内装元件一目了然，盒盖与盒体之间采用压卡式结构、维修拆装、更换方便。每张操作桌配有一粒胶皮板，保护通用电路插板和桌面(如需要在桌上放置电机、焊接等).实验操作桌下部有二只元件储存柜，放置实验元器件及储存板。
2、实验台，共12台，每张学生实验操作桌上配置l台。
3、示教控制台1台：由示教实验操作桌、实验台、演示控制屏组成，能分别无线遥控控制12台学生实验台的电源。尺寸为160×70cm。
电源无线总控制功能：
一）、概 述
“SBKZ-1型电源无线总控制台” 针对普通电源控制台诸多缺点而设计。利用单片机进行数字编码、解码，通过无线数字收发模块发送接收控制编码，实现电源的无线控制。控制台具有结构简单、操作方便、可靠性高，易于维护等优点，解决了传统布线式的电源控制台连接导线多、布线麻烦以及布线成本高等致命缺点。总控制台与被控实验设备在电气上相互独立，有利于实验室布局的改变及重组。
二）、特 点
1、该设备以315MHz无线数字收发模块为无线传输载体，配合单片机编码解码实现多个实验室、多台实验设备电源的无线开关控制。
一台“SBKZ-1型电源无线总控制台”可对单个实验室的30台（60座）实验设备进行单台、多台或全部设备的电源开关无线控制。
每台设备有对应的指示灯指示当前的电源开关状态；对实训室30台（60座）实验设备的电源开关无线控制。
配有上位机软件，可通过电脑对实验设备的电源开关进行控制。
三）、技术性能
1、工作电源：AC220V±10%/ 50Hz
2、工作环境：温度-10℃～40℃ 相对湿度<85%(25℃)
3、载波频率：315MHz
4、控制范围：>50m
5、控制能力：60台
6、外形尺寸：294mm×237mm×200mm
四）、装置配置
1、按键模块：按键模块分为电源开关控制键和功能键，其中“1号台”～“60号台”及“全开”和“全关”为电源开关控制键，“确认”和“取消”为功能键。“1号台”～“60号台”开关控制键分别对应一个实验室的60台实验设备，实现单台控制操作；“全开”和“全关”对应实验室所有实验设备，可实现所有实验设备的一键开关控制；“确认”和“取消”键对开关控制键的操作进行确认或取消。
状态指示模块：该模块有“1号台”～“60号台”共60个指示灯，分别指示该控制台对应实验室的60台实验设备的电源开关状态，灯常亮表示对应实验台电源开，灯常灭表示对应实验台电源关，灯闪烁表示对该实验台正在进行开关控制操作，处于等待确认状态，通过闪烁时间比来区分设备当前开关状态与操作状态。
发射模块：载波频率为315MHz，通过配套天线发射总控台的数字编码。
4、通信串口：通信串口为总控制台与电脑的通信接口，可使用上位机软件对实验设备进行开关控制，上位机软件界面简洁，操作方便。
五）、上位机软件功能
1.串口扫描检测
2.通过串口发送工作台工作命令
3.接收识别主控制台发送工作台开关控制的命令，并刷新工作台状态显示
4.能控制最多128工作台
5.开关工作台操作时间显示
