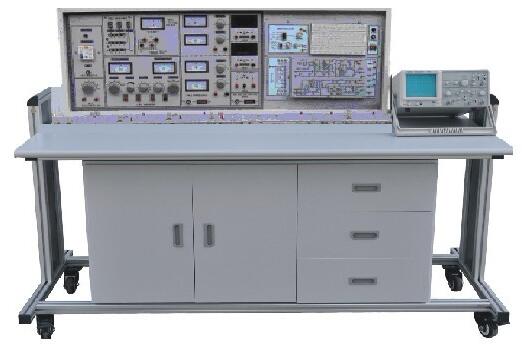

JDBK-535G 模电、数电、高频电路实验室成套设备



一、研制本产品的意义：



本产品适用于高频电路实验，综合了各学校讲课及实验教师的意见，增加了系统的开发能力和灵活性。该系统含有相配套的电源、信号源、电路实验区、电路开发区，主体采用独特的两面板工艺，正面贴模，印有原理图及符号，反面为印刷导线并焊接相应元器件，基本实验电路做成单元盒式，相互独立，提高抗干扰性，盒体透明直观。为适合基础教学的需要，增添了数字电路、模拟电子技术实验线路。这一崭新的实验设备实现了专业基础课（模拟、数字电路）、专业课(高频电路)实验与开发二合一，做到一机多用，大大节省实验室，节省管理人员，节省资金。该设备是学校一步到位，上规模、上档次的理想选择。



二、功能与结构:

（一）实验台部分:

  1、电源

  1.1电源输入:工作电压220V±5%(50Hz)，输入时指示灯亮。

  1.2电源输出：有保险丝和漏电保护开关二级保护功能。

   A组:低压交流电压3-24V分七档可调，输出电流1.5A。

   B组: 二组互相独立的0-30V直流稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流     2A，具有预设式限流保护功能。

   C组:低压直流稳压电源，电压+5V，+14V，电流0.5A。

   D组:单相市电输出，供用户自备仪器使用。

   2、功率输出函数发生器：



1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。



2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。



3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。



4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。



5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。



6）频率计最高测量范围100MHz，自动换档。



  3·单次脉源：每拨一次钮子开关可输出一对正负脉冲。

  4·七段译码器及对应译码显示数码管。

  5·高频电路实验系统：由5路过流保护，自动恢复工作电源，实验线路开发区，5块透明实验盒组成实验区构成。

  6·外测交直流二用电流表:精度0.5级，三位半数字式显示，测量范围:0～999mA。

  7·外测交直流二用电压表:精度0.5级，三位半数字式显示，测量范围:0～99V。

三、设备的构成、配备:



（一）构成与配备(以二十四座为例)



1、实验操作桌12张，一桌二座。操作桌桌面中央设置通用电路插扳（尺寸:35×90cm），电路板由进口ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表面布有九孔成一组相互联通的插孔，创新实验元件模块在其上任意拼插成实验电路。创新实验元件模块盒体透明直观，内装元件一目了然，盒盖与盒体之间采用压卡式结构、维修拆装、更换方便。每张操作桌配有一粒胶皮板，保护通用电路插板和桌面(如需要在桌上放置电机、焊接等).实验操作桌下部有二只元件储存柜，放置实验元器件及储存板。

  2、实验台，共12台，每张学生实验操作桌上配置l台。

  3、示教控制台1台：由示教实验操作桌、实验台、演示控制屏组成，能分别无线遥控控制12台学生实验台的电源。尺寸为160×70cm。



电源无线总控制功能：



一）、概 述



“SBKZ-1型电源无线总控制台” 针对普通电源控制台诸多缺点而设计。利用单片机进行数字编码、解码，通过无线数字收发模块发送接收控制编码，实现电源的无线控制。控制台具有结构简单、操作方便、可靠性高，易于维护等优点，解决了传统布线式的电源控制台连接导线多、布线麻烦以及布线成本高等致命缺点。总控制台与被控实验设备在电气上相互独立，有利于实验室布局的改变及重组。



二）、特 点



1、该设备以315MHz无线数字收发模块为无线传输载体，配合单片机编码解码实现多个实验室、多台实验设备电源的无线开关控制。



一台“SBKZ-1型电源无线总控制台”可对单个实验室的30台（60座）实验设备进行单台、多台或全部设备的电源开关无线控制。



每台设备有对应的指示灯指示当前的电源开关状态；对实训室30台（60座）实验设备的电源开关无线控制。



配有上位机软件，可通过电脑对实验设备的电源开关进行控制。



三）、技术性能



1、工作电源：AC220V±10%/ 50Hz



2、工作环境：温度-10℃～40℃     相对湿度<85%(25℃)



3、载波频率：315MHz



4、控制范围：>50m



5、控制能力：60台



6、外形尺寸：294mm×237mm×200mm



四）、装置配置



1、按键模块：按键模块分为电源开关控制键和功能键，其中“1号台”～“60号台”及“全开”和“全关”为电源开关控制键，“确认”和“取消”为功能键。“1号台”～“60号台”开关控制键分别对应一个实验室的60台实验设备，实现单台控制操作；“全开”和“全关”对应实验室所有实验设备，可实现所有实验设备的一键开关控制；“确认”和“取消”键对开关控制键的操作进行确认或取消。



 状态指示模块：该模块有“1号台”～“60号台”共60个指示灯，分别指示该控制台对应实验室的60台实验设备的电源开关状态，灯常亮表示对应实验台电源开，灯常灭表示对应实验台电源关，灯闪烁表示对该实验台正在进行开关控制操作，处于等待确认状态，通过闪烁时间比来区分设备当前开关状态与操作状态。



发射模块：载波频率为315MHz，通过配套天线发射总控台的数字编码。



4、通信串口：通信串口为总控制台与电脑的通信接口，可使用上位机软件对实验设备进行开关控制，上位机软件界面简洁，操作方便。



五）、上位机软件功能



1.串口扫描检测



2.通过串口发送工作台工作命令



3.接收识别主控制台发送工作台开关控制的命令，并刷新工作台状态显示



4.能控制最多128工作台



5.开关工作台操作时间显示
