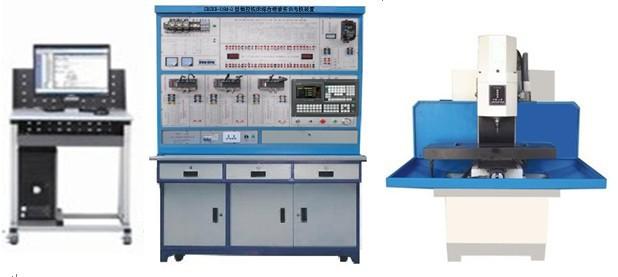

JDSKB-06M-2型数控铣床综合维修实训考核装置
近年来，随着数控技术的广泛应用，学校越来越注重培养生产、技术服务等岗位需求的实用型、技能型专门人才，进一步提高学生的动手能力和分析解决问题的能力，全面学习掌握数控系统的控制原理、数控编程、电气设计方法及安装调试与维修。但是，大多数高校面临缺乏此类的数控培训设备。为此，本公司开发了数控铣床电控系统原理及调试维修实验台实习装置。使用该装置可以使学生掌握数控铣床系统控制原理、电气设计方法、元器件的选择、铣床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容，达到工业生产现场实习效果。该装置采用开放式结构、模块化设计，既可用于教学、也可用于课程设计、毕业设计和实训，有利于提高学生设计数控机床电气控制系统、诊断数控设备故障的能力，使受训对象最大限度地适应和满足市场需求。该装置也可以帮助科研技术人员进一步了解数控铣床结构，同时也为技术人员进行数控铣床系统的二次开发提供了必要条件。该实验装置的主要器件均选用工控产品。
“JDSKB-06M-2型数控铣床综合维修实训考核装置”是按照职业教育的教学和实训要求而研制的。它适合各职业院校机电技术与应用、电气技术应用、数控、数控机床调试与维修等专业教学与技能实训，也适合职业培训学校、职教中心、鉴定站/所数控维修技能鉴定考核。
实训台配有：主轴电机1台、冷却泵电机1台、伺服电机3台、实物铣床1台及限位开关和机床零点等。
一、产品特点
1.系统由实训台和实物数控铣床组成，具有数控系统安装调试、参数设置、PLC编程、故障诊断与维修，数控铣床装配调试、数控编程与加工操作等多项实训任务。
系统采用开放式结构，将一台数控铣床电控系统在实训台上进行分解展示；模块化设计，将数控系
2.统接口信号在各模块面板上展开，信号可测量。
3.实物数控铣床对象，具有一定的铣削加工能力，可对铸铁、铝、有机玻璃、塑料等材料进行铣削加工。
二、技术性能
1、输入电源：AC380V（三相五线制）、50HZ
2、故障考核28项
3、工作环境：温度-200C±400 C
4、整机容量：≤5kVA；
5、实验台尺寸：长×宽×高（mm）=外形尺寸： 3000×1350×1650mm；
6、数控铣床故障诊断维修考核功能，可设置数控铣床28个典型的电气故障。考核系统采用智能考核的方式，并具有联网的功能。故障可通过计算机设置，也可在智能考核终端上设置。学生对故障现象进行分析，在考核终端上输入相应的故障代码进行故障排除，多台设备可通过无线网络和上位机进行联网，对教师登录、学生考试、故障题库、分别设置集中管理。并能对考试结果进行分析评估、存档、打印。
1．产品基本要求：
设备要求采用模块化设计，主要由电源模块、操作面板模块、变频调速模块、交流伺服模块、电机模块、按钮模块及故障设置模块所组成，模块要求采用模块安装装置技术，SB240型铣床采用实用新型技术。该设备要求采用开放式设计，学员可在设备上进行数控编程、交流伺服的操作、变频器的操作等方面单一技能的操作实训，也能够模拟工业生产现场根据各自情况对系统的控制要求，进行自行设计、组合安装、调试，从而更好地培养学生的动手能力和分析能力。
2．技术参数要求：
工作电源：三相五线 380V±5％ 50Hz
安全保护：漏电保护（动作电流≤30mA），过流保护，熔断器保护
额定功率：0.75Kw
环境温度：－10℃ ～40 ℃
相对湿度：≤90%(25 ℃)
数控系统：广数GSK-218M
变 频 器：FR-E740-0.75KW
交流伺服：DA98A
进给电机：2.4N/M
主轴电机：750W
设备重量：≥120kg
3．产品主要配件技术要求：
（1）桌身部分： 采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。桌子的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
（2）桌面部分：采用25mm厚高密度纤维板外贴进口防火板，PVC截面封边，桌边鸭嘴型设计。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。
（3）实训屏部分：采用全钢精加工而成，人性化设计操作平台，所有面板采用优质纯铝板加工，进行化学蚀刻彩色处理，面板图文安符采用现代喷描技术处理，使面板标识清晰且经久耐用。它包含所有控制器件，变频器、数控面板、交流伺服以及低压控制器件，这些器件可以连成数控系统的标准电路，还可以开放控制端供学员搭建其他电路。
（4）数控铣床：机床采用开放性设计。运动部位，电机安装部分，可直观地了解机床的结构。外观紧密,具备工厂数控机床功能，各关键部位配有防护罩，机床滑动部位,采用直线导轨滑座，提高机床精确定位，机床底部要有油盘和后档料板，确保地面清洁。机床与实训屏采用工业巨型插，电缆连接控制，方便机床折装。可实现机床整机折装,调试教学课程。
4．数控铣床实物模型功能参数要求：
