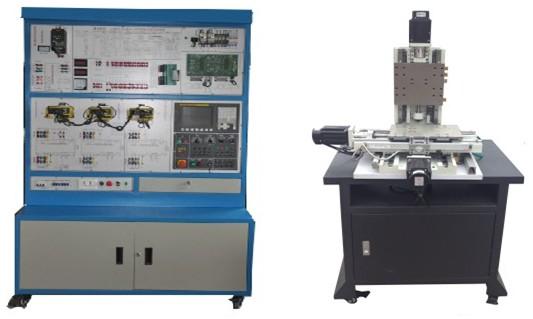

JDSKX-06M-2数控铣床电气控制与维修实训台



拆装型（FANUC 0I MATE MD）



近年来，随着数控技术的广泛应用，学校越来越注重培养生产、技术服务等岗位需求的实用型、技能型专门人才，进一步提高学生的动手能力和分析解决问题的能力，全面学习掌握数控系统的控制原理、数控编程、电气设计方法及安装调试与维修。但是，大多数高校面临缺乏此类的数控培训设备。为此，本公司开发了数控铣床电控系统原理及调试维修实验台实习装置。使用该装置可以使学生掌握数控铣床系统控制原理、电气设计方法、元器件的选择、车床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容，达到工业生产现场实习效果。该装置采用开放式结构、模块化设计，既可用于教学、也可用于课程设计、毕业设计和实训，有利于提高学生设计数控机床电气控制系统、诊断数控设备故障的能力，使受训对象最大限度地适应和满足市场需求。该装置也可以帮助科研技术人员进一步了解数控铣床结构，同时也为技术人员进行数控铣床系统的二次开发提供了必要条件。该实验装置的主要器件均选用工控产品。



实训台配有：精密型三坐标1台、主轴1套、冷却泵1台、伺服电机3台及限位开关和机床零点等。



实验台技术参数：



1、输入电源：AC380V（三相五线制）、50HZ



2、故障考核28项



3、工作环境：温度-200C±400  C



4、整机容量：≤5kVA；



5、实验台尺寸：长×宽×高（mm）=1370 mm×750 mm×1900 mm；



机床参数：



导轨形式：高精度工业直线导轨



丝杆形式：进口滚珠丝杆



工作台尺寸:370*200MM       X、Y、Z行程：300*200*200MM



主轴电机功率：180W（变频无级50-1500转）



机床规格：700*600*800MM    机床桌：1200*720*800



产品组成部分



数控铣床维修实验台是由FANUC 0I –MATE MD数控系统，机床电气控制接口板、伺服主轴实验板、交流伺服驱动器及伺服电机、输入输出模块、低压电气元件的原理和接线、编程、接线等组成。



产品的特点：



☆尽其所能将所配数控系统的精髓，用最直观的方法展示给用户，使用户能最大限度的参与并获得深切的体会以达到融会贯通的效果。



☆方便拆卸的方案设计，使得用户在机械、电气等诸方面得到现场般的训练，使其留下深刻的印象。



☆涉及内容丰富；数控系统、伺服单元、逻辑控制、低压电器、电机…



基本实验实习项目



1.电路设计、设备安装和电路连接项目

  数控系统的安装、接线

  系统启停控制电路的设计与接线

  变频调速系统的电路设计、变频器、编码器的安装与接线

  交流伺服驱动系统的电路设计、驱动器的安装与接线



  冷却控制系统的电路设计、器件安装与接线

  急停、限位控制回路的设计与接线

  手摇脉冲发生器的接线

  2.机械部件的安装与调整项目

  底座的水平调整

  滚珠丝杠螺母副的装配

  直线导轨副的装配

  移动平台的装配

  电机与联轴器的装配

  十字滑台几何精度的检测

  3.数控机床的功能调试项目

  数控系统的基本操作

  驱动器参数设置与调试

  变频器参数设置与调试

  数控系统基本参数的设置与调试

  PLC编程与调试

  数控系统进给轴参数设置与调试

  数控系统主轴参数设置与调试



冷却电机等功能部件的调试

  数控系统的数据备份

  4.数控程序的编制和测试项目

  NC程序的编制任务

  数控机床基本功能的测试

  三、通过项目任务实施，可考察的职业能力

  1.电气识图和电气设计能力

  2.电器安装与接线能力

  3.PLC的编程与调试能力

  4.机械部件的安装与调试能力

  5.机电设备的安装与调试能力

  6.数控系统的参数设置与故障诊断能力

  7.数控机床操作与维护能力

  8.数控编程能力

9.数控铣床的保养和维护

10.数控铣床丝杆反向间隙补偿实验

11.数控铣床丝杆螺距误差补偿实验

12. 数控铣床故障设置与排除实验
